Арочные алюминиевые двери

Что такое арочная алюминиевая дверь и когда она уместна

Арочной называют конструкцию, у которой хотя бы одна сторона рамы описана по дуге, а не по прямой. Чаще всего гнутым делают верхний горизонт: полотно остаётся прямоугольным, а свод забирает на себя фрамуга. Реже гнут само полотно — тогда створка повторяет кривую проёма и открывается на специальных петлях с вынесенной осью. Оба варианта делают на алюминиевом профиле, потому что алюминий гнётся холодным способом без потери прочности, тогда как сталь после гибки требует правки, а дерево на радиусе меньше 600 мм попросту трескается по волокну.

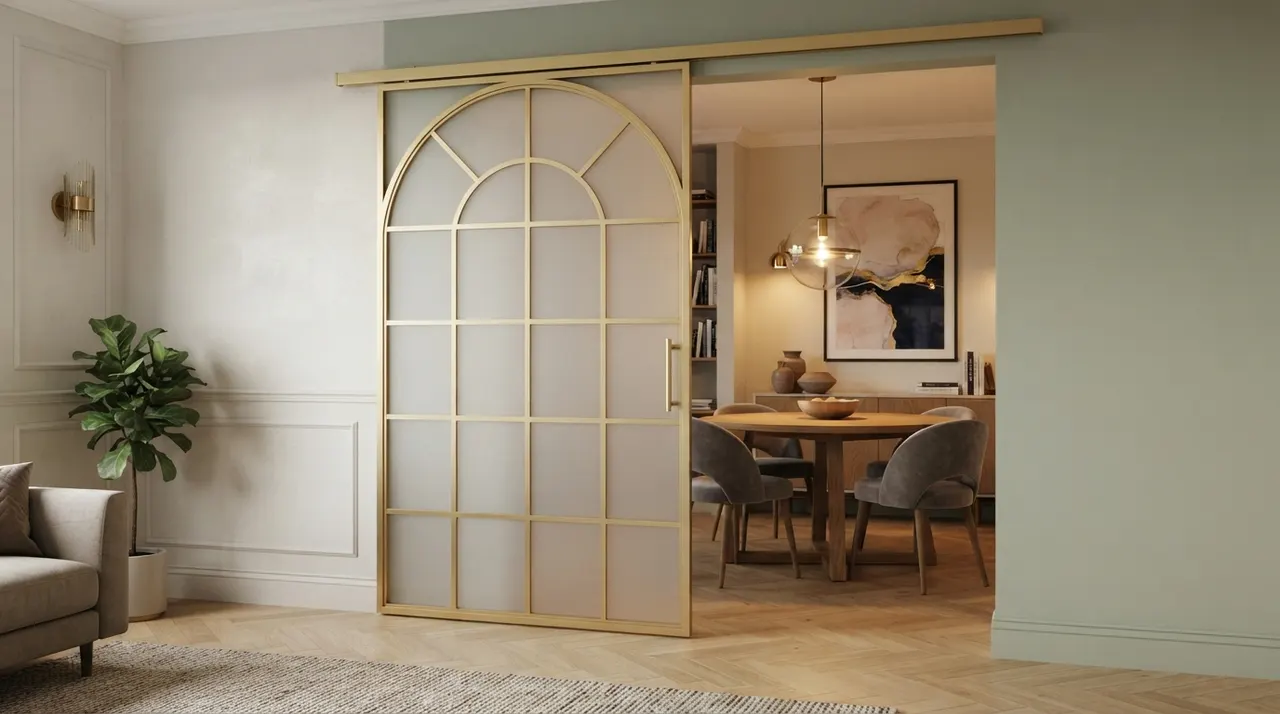

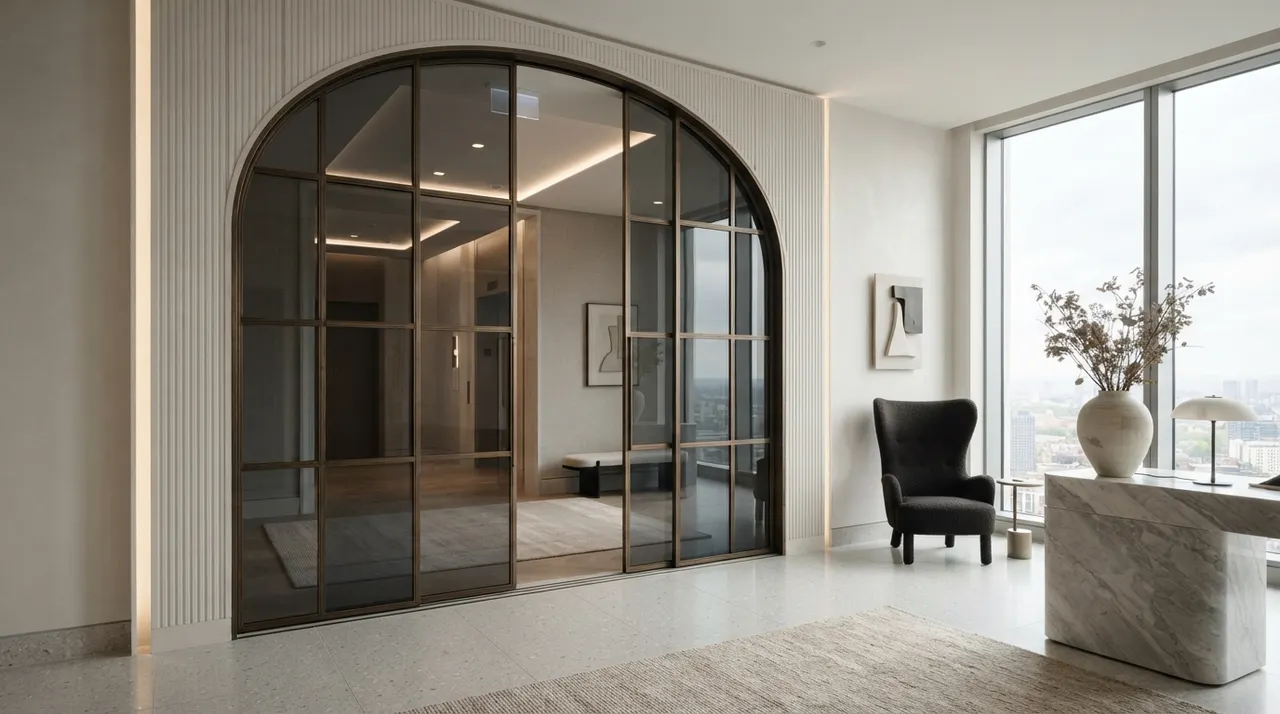

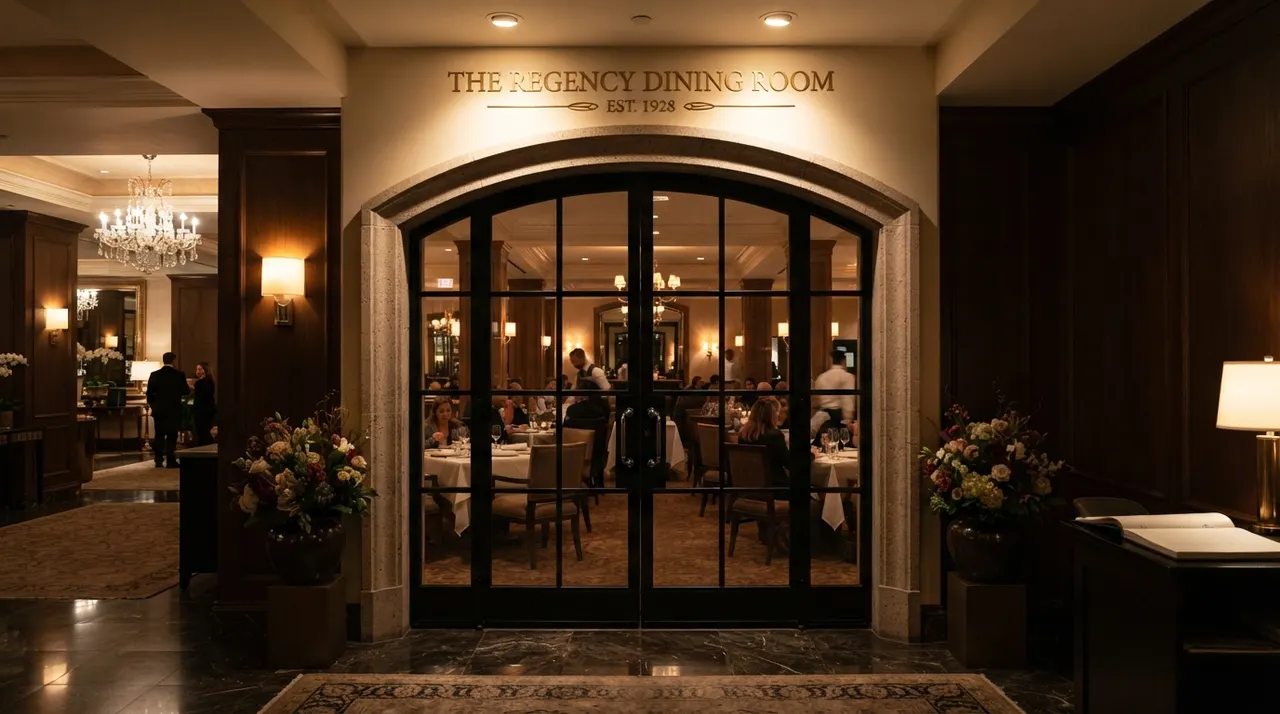

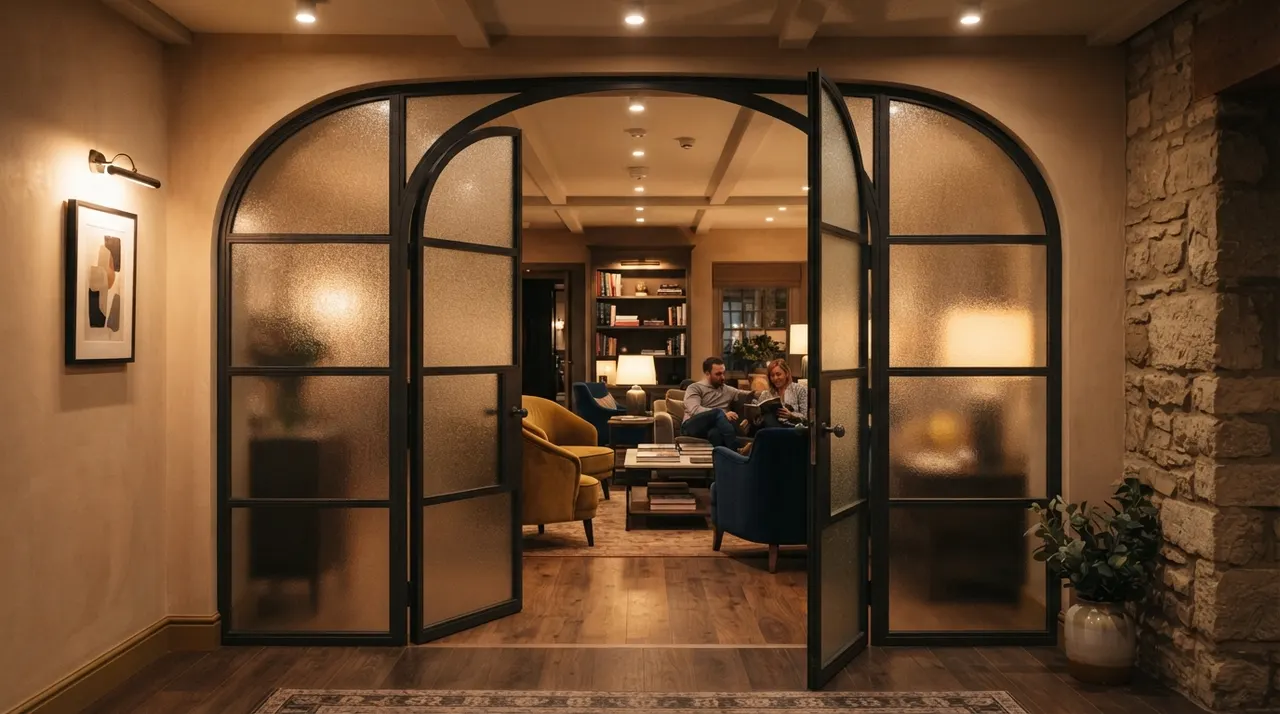

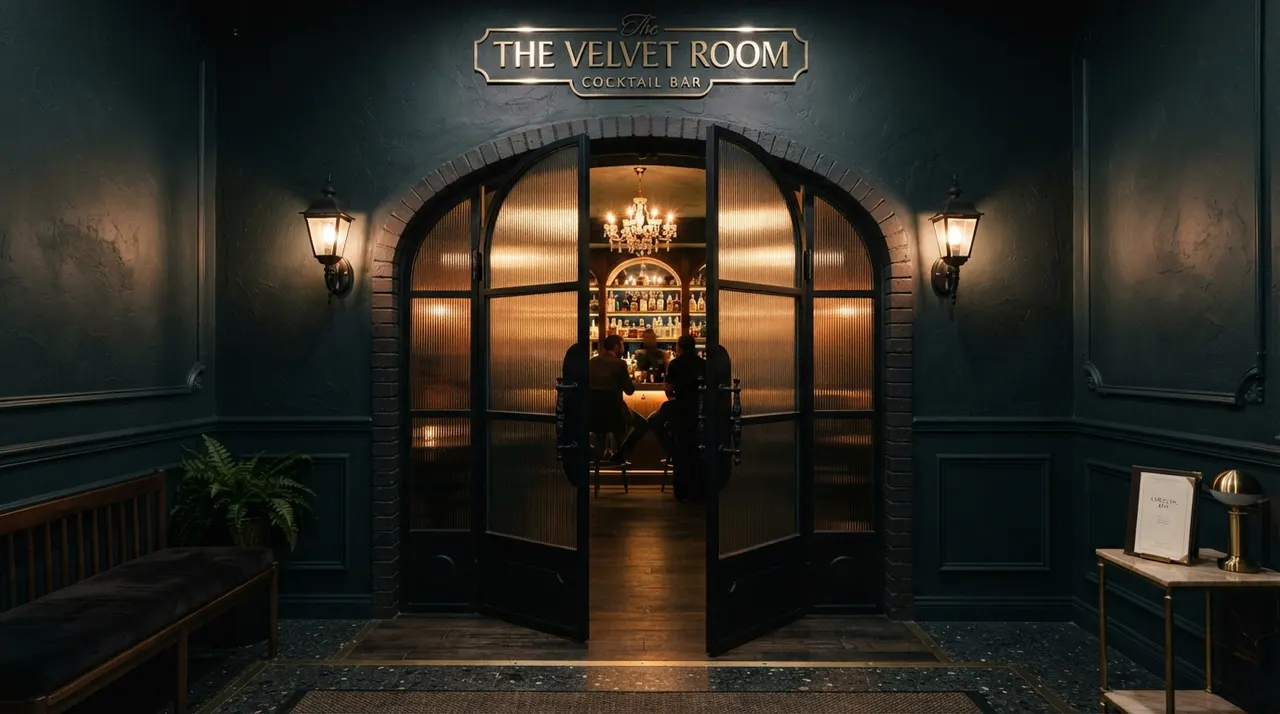

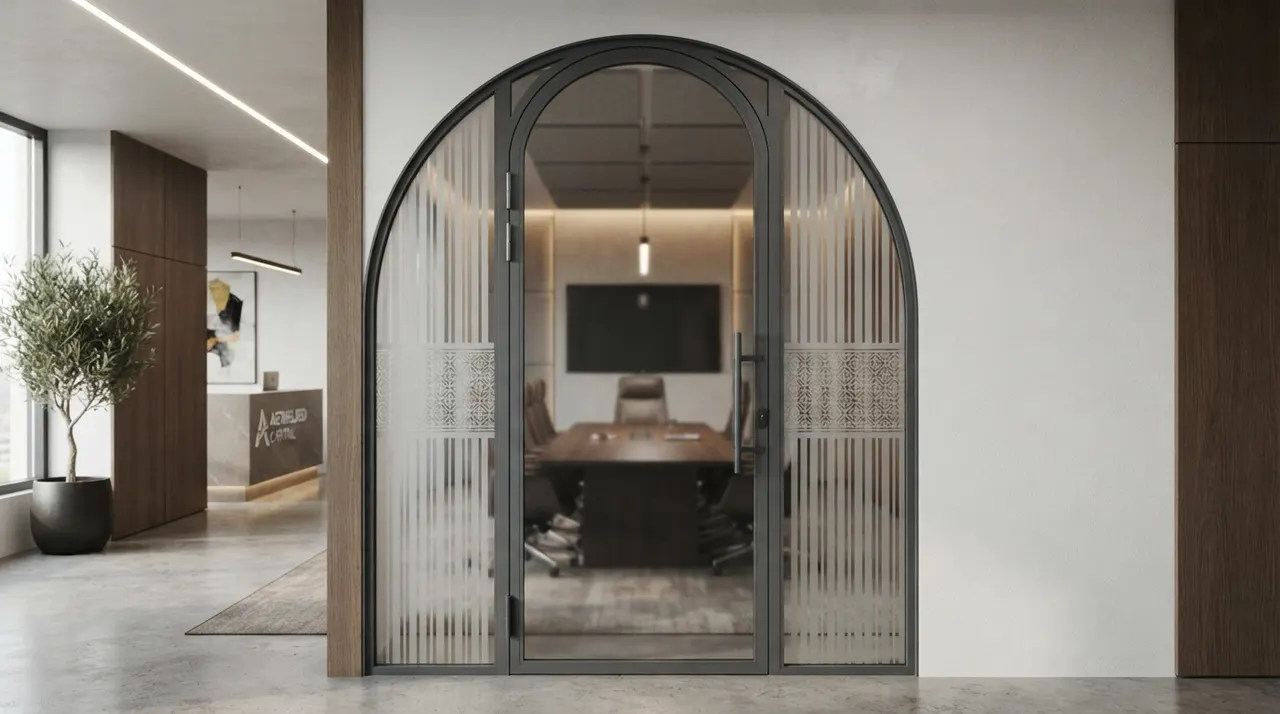

Спрос на арки держится в трёх сценариях. Первый — реконструкция: в старом фонде, в особняках и в зданиях сталинской постройки проёмы изначально сводчатые, и прямоугольная дверь в них смотрится заплаткой. Второй — новая архитектура с претензией: вход в ресторан, бутик, галерею или спа, где дуга работает как узнаваемый знак. Третий — частный дом, где арочный портал на террасу или в зимний сад задаёт всей гостиной другой масштаб.

Важно понимать ограничение: арка почти всегда стоит дороже прямого аналога на 25–60% и требует больше времени. Причина не в материале, а в оснастке. Каждому радиусу нужен свой шаблон, гибочный ролик настраивается под конкретный профиль, а стекло гнётся отдельно на форме в печи. Если проём типовой и прямой, арку из него делать смысла нет — конструкция лишь съест часть светового просвета. Арка оправдана там, где она уже заложена архитектурой или где ради образа готовы платить.

Геометрия свода: радиус, типы арок и ограничения

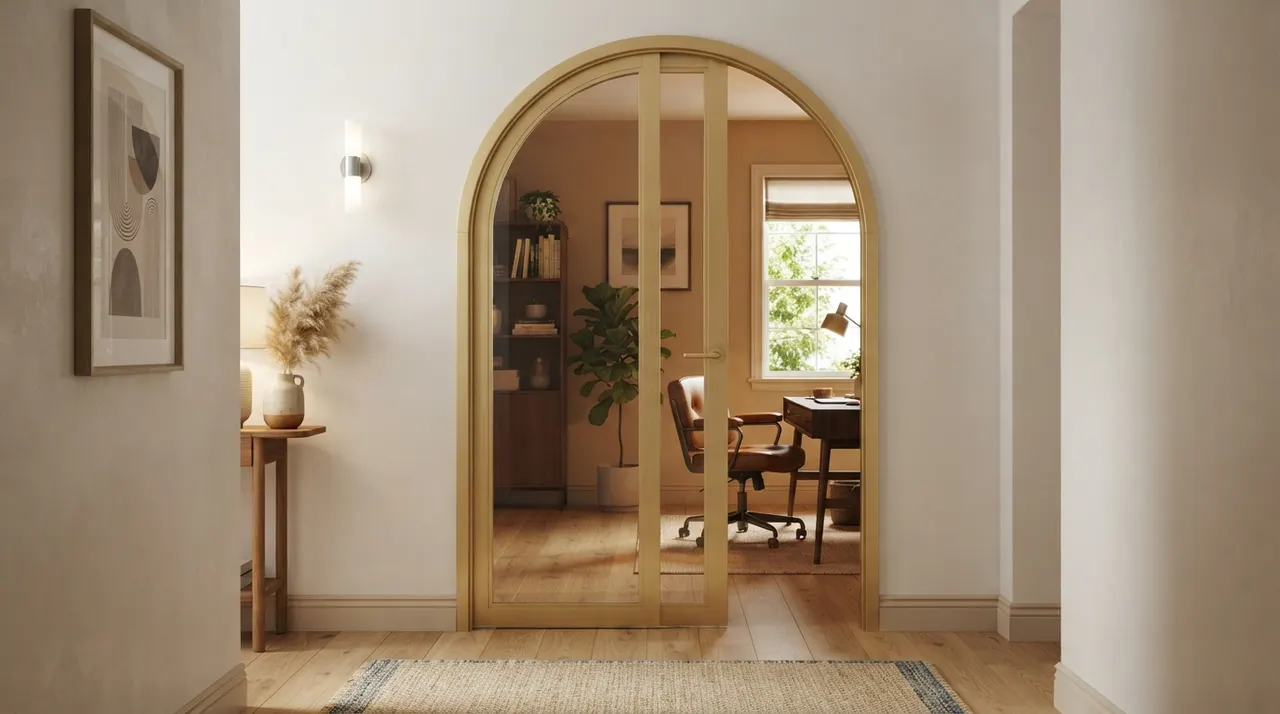

Арки описывают тремя параметрами: пролёт (ширина проёма в свету), стрела подъёма (высота дуги над пятой арки) и радиус. Циркульная, или полуциркульная, арка — классика: стрела равна половине пролёта, радиус равен половине пролёта. Смотрится она эффектнее всего, но съедает много высоты: при проёме 1,6 м свод поднимется на 800 мм, и общий габарит перевалит за 2,9 м. Поэтому в квартирах и офисах чаще берут пологие варианты.

Сегментная арка — дуга окружности с малой стрелой, обычно 1/6–1/8 пролёта. Это самый практичный тип: свод читается, но потолок не требуется под три метра. Эллиптическая (коробовая) арка составляется из трёх дуг разного радиуса и даёт вытянутый, спокойный овал — её любят в интерьерах в классическом стиле. Отдельно стоят готические стрельчатые арки и «римские» с плоским верхом и скруглёнными углами: в алюминии они выполнимы, но требуют больше стыковых узлов.

Технологический предел гибки для алюминиевых дверных серий — радиус примерно от 6–8 высот сечения профиля. То есть у профиля глубиной 60 мм минимальный чистый радиус будет около 400–500 мм; при меньшем начинается волна на внутренней полке и «яблоко» на наружной. Гнутое закалённое стекло реально делать от радиуса 800–1000 мм, гнутый стеклопакет — от 1200–1500 мм. Эти цифры определяют, какие эскизы вообще имеют право на жизнь, и проверять их надо до того, как проём отлит в бетоне.

• Полуциркульная арка — стрела равна половине пролёта, нужен высокий потолок;
• Сегментная — стрела 1/6–1/8 пролёта, самый частый вариант в офисе и квартире;
• Коробовая (эллипс) — три дуги разного радиуса, спокойный овал для классики;
• Стрельчатая — две дуги со сломом в замке, ставится в стилизованные входные группы.

Профильные системы и технология гибки алюминия

Основа — экструдированный профиль из сплава 6060 или 6063 (АД31) с толщиной стенки 1,4–2,0 мм. Для арки этот параметр даже важнее, чем для прямой двери: тонкая стенка при гибке теряет форму, и камеры «складываются». Гнут алюминий на трёхроликовом станке холодным способом за несколько проходов, постепенно уменьшая радиус: за один заход выйдет только гофра. Иногда во внутреннюю камеру закладывают гибкую оправку либо заполняют её мелкой дробью, чтобы стенка держала форму.

После гибки профиль обязательно проверяют на лекале: допуск по стреле подъёма на длине 2 м — не более 1,5–2 мм, иначе стеклопакет не сядет в паз. Гнуть в цвете можно, но рискованно: порошковое покрытие толщиной 60–80 мкм на радиусе тянется и может дать микротрещины. Правильная последовательность — гибка, потом окраска. Анодированный профиль гнётся хуже: оксидный слой твёрдый и хрупкий, на дуге он идёт паутинкой. Если нужна арка «под анодирование», разумнее взять порошковую эмаль с металлическим эффектом.

Для тёплых серий гибка сложнее вдвое: полиамидная термовставка шириной 20–34 мм при холодной деформации ведёт себя иначе, чем алюминий, и на выходе можно получить «расслоение» — сдвиг наружной оболочки относительно внутренней. Поэтому у большинства производителей гнутые тёплые профили идут отдельной позицией и стоят дороже. В «Стеклофорт» тёплые арочные фрамуги делают только на системах, у которых завод официально допускает гибку и указывает минимальный радиус в паспорте, — самодеятельность здесь оборачивается щелями через год.

Остекление арочного полотна и фрамуги

У заполнения арки есть три пути. Самый дорогой и красивый — цельногнутое стекло: заготовку кладут на металлическую форму и разогревают в печи примерно до 600 °C, после чего она провисает по лекалу, а затем закаливается воздушными соплами. Так получают моллированное закалённое стекло 6–10 мм. Радиус повторяется точно, стык с профилем чистый, но стоит такое стекло в 2,5–4 раза дороже плоского и делается 10–20 рабочих дней.

Второй путь — фацетная разбивка: дугу набирают из нескольких плоских треугольных или трапециевидных сегментов, разделённых тонкими импостами. Свод при этом слегка «гранёный», зато цена падает кратно, а стекло можно взять любое — закалённое, триплекс, матовое, с рисунком. Приём хорошо смотрится в лофтовых и неоклассических интерьерах, где раскладка и так предполагается. Третий путь — глухая арочная фрамуга из композитной или сэндвич-панели, когда светопрозрачность в своде не нужна.

Безопасность в арке критичнее обычного: гнутые кромки чувствительнее к точечному удару. Для входных групп берут закалённое стекло не тоньше 6 мм, а в зонах с детьми и высокой проходимостью — многослойный триплекс с плёнкой PVB, который при разрушении остаётся в раме. Гнутый стеклопакет для тёплого контура собирают на гнутой дистанционной рамке с двойной герметизацией: бутил плюс полисульфид. Если рамка спрямлена «в лоб», по дуге неизбежно поползёт разгерметизация и запотевание изнутри.

Фурнитура для арочных дверей

Когда гнутой делается только фрамуга, а створка остаётся прямой, фурнитура берётся стандартная: накладные или ввёртные петли с регулировкой в трёх плоскостях, многозапорный замок, доводчик по ширине полотна (EN3 до 950 мм, EN4 до 1100 мм). Это самый предсказуемый и дешёвый сценарий, и в 80% заказов мы рекомендуем именно его: визуально арка читается полностью, а узлы работают как на обычной двери.

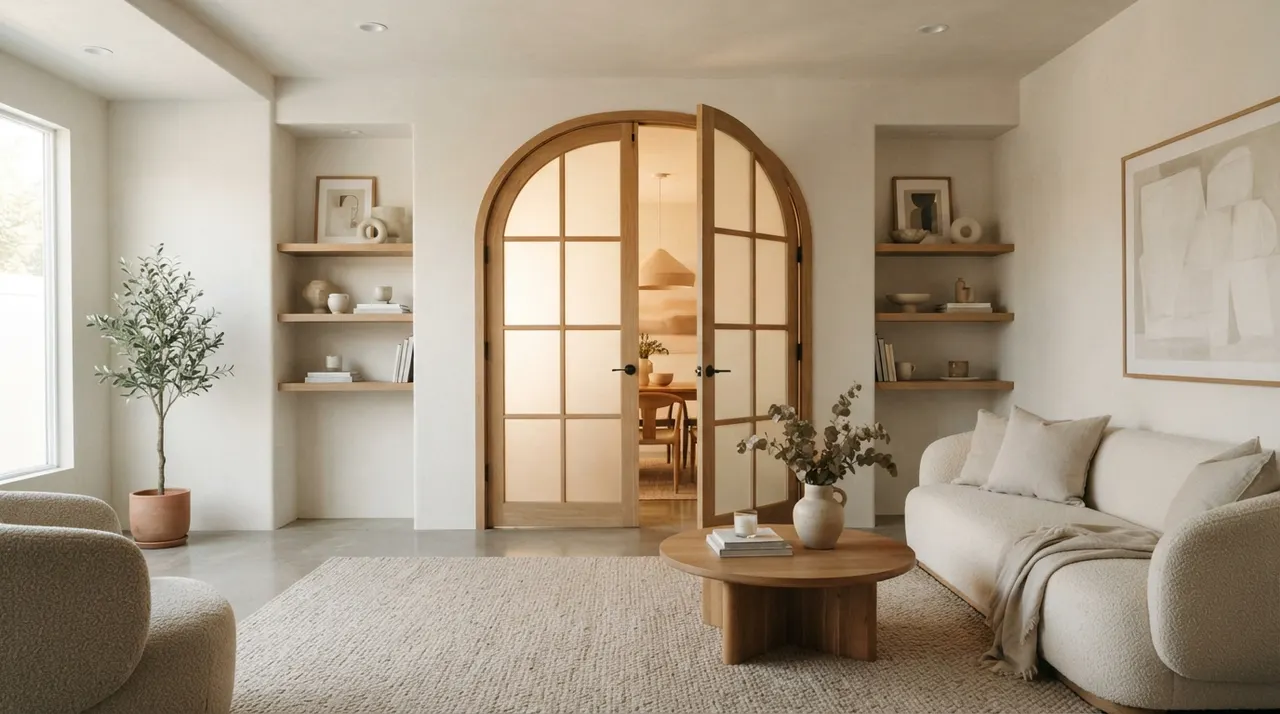

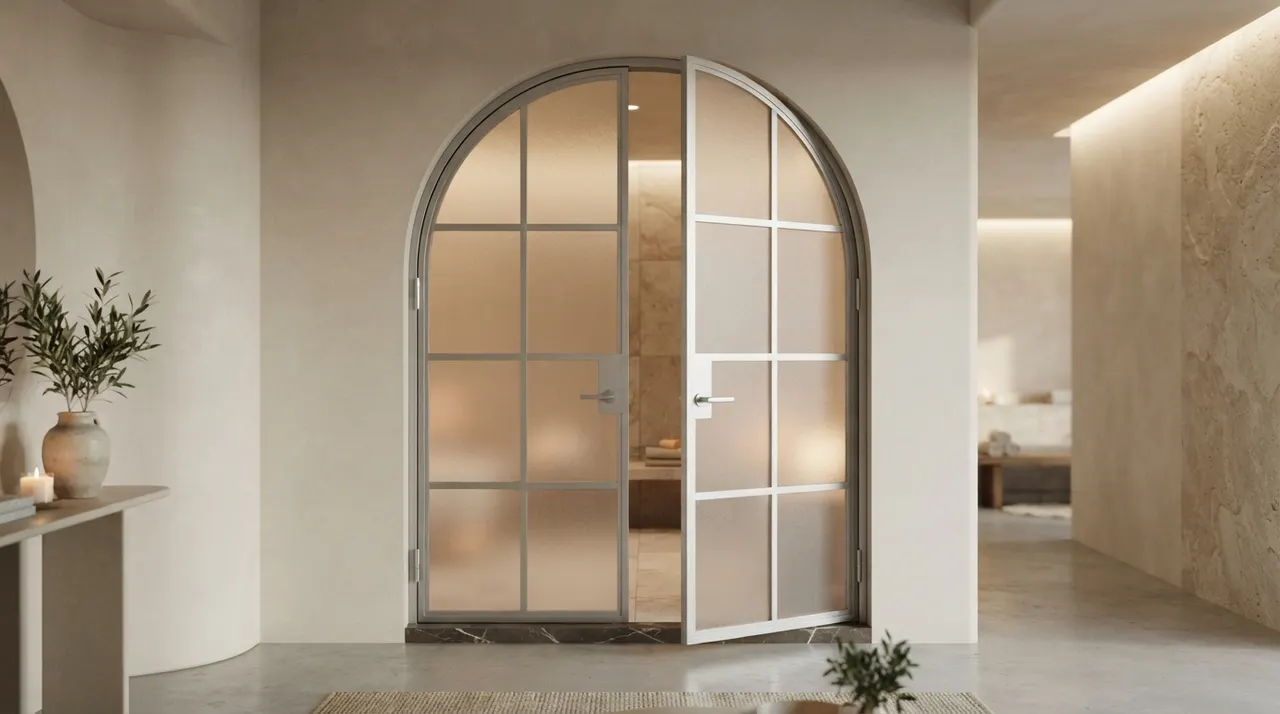

Если гнётся само полотно, начинаются нюансы. Верхняя кромка створки движется по дуге, поэтому обычная петля с осью в плоскости коробки заклинит: нужна навеска с вынесенной осью или радиусный притвор, при котором зазор в верхней зоне увеличен до 5–7 мм и перекрыт нащельником. Масса гнутой створки со стеклопакетом выше обычной на 10–15% за счёт толстого стекла, значит, петель ставят три, а не две, и обязательно считают опрокидывающий момент.

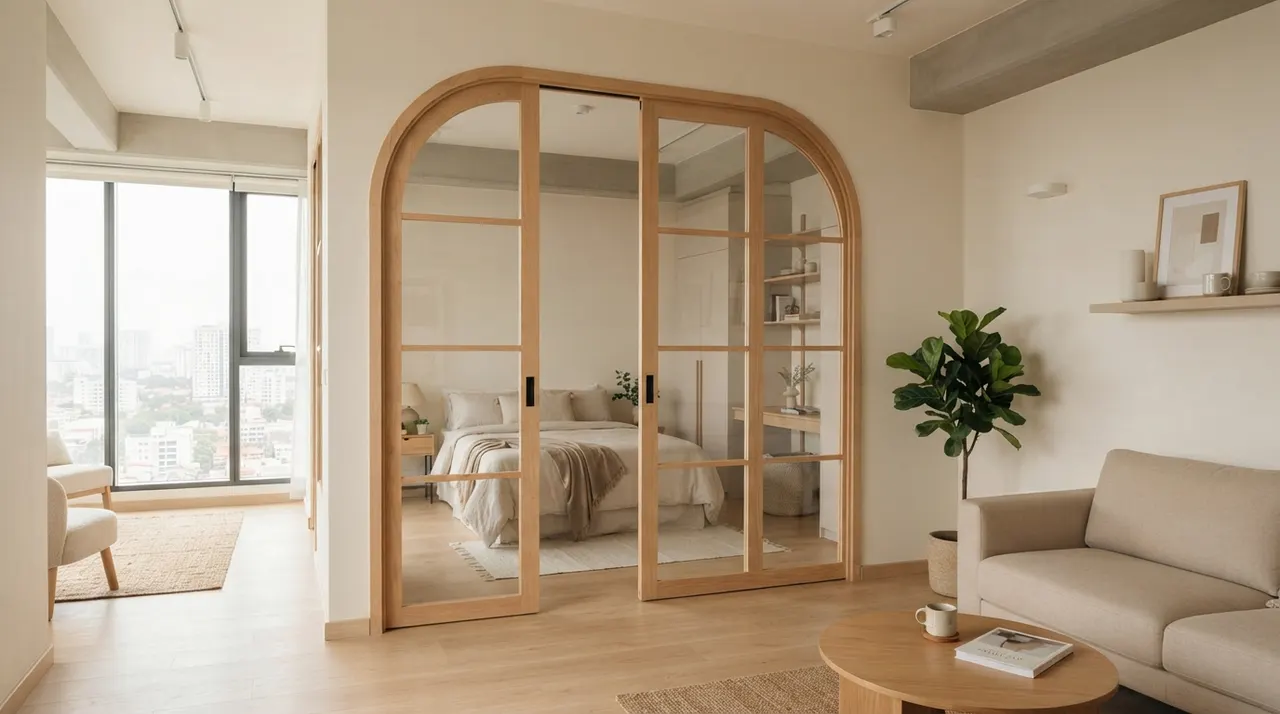

Отдельная тема — автоматика. Арочную дверь можно сделать раздвижной, но привод при этом остаётся прямым: гнутая направляющая под каретки — это уже радиусная раздвижная система, дорогая и капризная. Чаще привод прячут в прямую балку под сводом, а сама арка становится неподвижной фрамугой над раздвижным блоком. Такой узел надёжен, обслуживается как обычная автоматика и не требует специального сервиса. Уплотнение по всей дуге ведут контурным EPDM: он тянется по радиусу без изломов и держит от −50 °C.

• Прямая створка плюс гнутая фрамуга — самый надёжный и бюджетный узел;
• Гнутая створка — три петли, увеличенный верхний зазор, нащельник по дуге;
• Автоматику ставят в прямую балку под аркой, а не в саму дугу;
• Уплотнение — только контурный EPDM или силикон, щётка на радиусе не держит.

Тёплые и холодные арочные конструкции

Холодный арочный профиль глубиной 45–60 мм — это цельный алюминий без разрыва. Приведённое сопротивление теплопередаче у него 0,18–0,35 м²·°C/Вт, то есть зимой по всей дуге пойдёт конденсат, а в мороз — иней. Для террасы, летней веранды, беседки, тамбура или входа в неотапливаемую галерею такой профиль вполне уместен и экономит до 40% бюджета. Для входа в отапливаемое помещение он не годится ни при каком раскладе.

Тёплая арка строится на профиле с полиамидной термовставкой шириной 20–34 мм, армированной стекловолокном. Полиамид проводит тепло примерно в 800 раз хуже алюминия, поэтому мостик холода разрывается, и внутренняя оболочка остаётся тёплой. В связке с гнутым однокамерным стеклопакетом 32 мм с низкоэмиссионным покрытием и аргоном конструкция выходит на 0,55–0,70 м²·°C/Вт — этого достаточно для московской зимы. Двухкамерный гнутый пакет технически возможен, но тяжёл и оправдан редко.

Есть и компромисс, который часто спасает бюджет. Гнутую фрамугу делают глухой и тёплой — с термовставкой и стеклопакетом, а открывающуюся часть внизу собирают на стандартном прямом тёплом профиле. Гибка тогда нужна только для неподвижного элемента, где нет ни петель, ни замка, ни регулировок, а значит, требования к точности мягче, а цена ниже. По теплу такой узел не проигрывает: именно неподвижный контур герметизируется лучше всего.

Замер и шаблон: почему без лекала не обойтись

Прямой проём замеряется тремя рулетками и уровнем. Арочный так замерить нельзя: реальные своды почти никогда не являются идеальной окружностью. Штукатурка, усадка, ремонт предыдущих владельцев — и вместо радиуса 800 мм получается кривая с переменной кривизной, которую невозможно описать одной цифрой. Поэтому инженер «Стеклофорт» приезжает с картоном или тонкой фанерой и снимает с проёма физический шаблон в натуральную величину, обводя дугу по факту.

Параллельно фиксируют опорные точки: пяту арки слева и справа, высоту до замка свода, ширину в свету на трёх уровнях, перепад по вертикали откосов, толщину стены и наличие закладных. Лазерным уровнем проверяют, лежат ли пяты арки на одной горизонтали: расхождение больше 5 мм придётся выбирать монтажной рамой, иначе дверь встанет с видимым перекосом, который на дуге бросается в глаза сильнее, чем на прямоугольнике.

Шаблон едет в цех и становится основой лекала для гибки. Его же используют при контроле готовой рамы и при заказе гнутого стекла — производитель моллированного стекла работает по лекалу, а не по чертежу. Если проём ещё не готов и его только предстоит выводить, мы поступаем наоборот: даём строителям чертёж, по которому арку выкладывают под нашу конструкцию. Это дешевле и точнее, чем потом подгонять гнутый профиль под кривой свод.

• Снимаем физический шаблон дуги с проёма, а не «радиус на глаз»;
• Проверяем горизонт пят арки — перекос больше 5 мм выбирается рамой;
• Лекало используется и при гибке профиля, и при заказе гнутого стекла;
• Если проём ещё строится, выдаём чертёж арки строителям заранее.

Изготовление и монтаж: этапы и сроки

После замера собирается спецификация: серия профиля, тип арки, радиус, цвет по каталогу RAL, формула заполнения, комплект фурнитуры, тип порога. Заказчик получает чертёж в разрезе с узлами примыкания — на арке это принципиально, потому что стык дуги со стойками виден и должен быть решён красиво. Согласование обычно занимает 1–2 дня; параллельно запускают гнутое стекло, у которого срок самый длинный.

В цехе профиль режут с припуском, гнут в несколько проходов, проверяют по лекалу, затем режут в размер и фрезеруют под фурнитуру. Стыки в замке арки варят или соединяют на литых уголках с последующей зачисткой шва — качественный стык на радиусе после покраски найти невозможно. Дальше окраска, установка термовставок, остекление, регулировка. Прямая дверь у нас выходит за 5–7 рабочих дней; арочная — за 10–18, а с моллированным стеклом до 20–25 дней.

Монтаж арки занимает 5–8 часов вместо трёх. Раму заводят в проём целиком, ловят по лазеру две пяты и замок свода, крепят анкерными пластинами с шагом 500–700 мм, а по дуге — чаще, каждые 350–450 мм, потому что распределённая нагрузка на кривой участок иная. Монтажный шов делают трёхслойным: пена, снаружи ПСУЛ-лента, изнутри пароизоляция. Затем ставят створку, регулируют прижим по всему периметру и монтируют нащельники и капельник.

Эксплуатация, типовые ошибки и цена

Уход за арочной дверью не отличается от ухода за прямой: мойка профиля тёплой водой с нейтральным средством 2–3 раза в год, силиконовая смазка уплотнителей перед зимой, смазка петель и замка раз в 6–12 месяцев. Единственная особенность — прижим по дуге проверяют чаще: на радиусе усилие распределяется неравномерно, и через год эксплуатации створка может начать «травить» воздух в верхней трети. Регулируется это эксцентриками за десять минут.

Типовых ошибок в арках четыре. Первая — заказ по «радиусу со слов», без шаблона: свод в реальности неровный, и готовая рама встаёт с зазором 10–15 мм. Вторая — гибка окрашенного профиля, после которой покрытие идёт микротрещинами и через два-три сезона по дуге проступает окисел. Третья — попытка сделать раздвижную створку по гнутой направляющей ради экономии на автоматике: узел изнашивается за сезон. Четвёртая — обычное стекло вместо закалённого.

Цена арочной алюминиевой двери в «Стеклофорт» стартует от 3900 ₽ за м². Холодная арка с прямой створкой и фацетной фрамугой обходится в 3900–7500 ₽/м². Тёплая входная арка с термовставкой, гнутым стеклопакетом и многозапорным замком — 14 000–24 000 ₽/м². Смету двигают вверх малый радиус, моллированное стекло, гнутая створка, скрытые петли, автоматика и нестандартный цвет. Смета фиксируется в договоре после бесплатного замера и включает доставку, монтаж и вывоз мусора. Расчёт по фотографии проёма и размерам можно получить дистанционно, написав на info@steklofort.ru.

• Не заказывайте арку по описанию радиуса — только по снятому шаблону;
• Гибка идёт до окраски, а не после: иначе покрытие трескается по дуге;
• Не мойте профиль абразивом и щёлочью — на радиусе покрытие тоньше;
• Раз в год проверяйте равномерность прижима в верхней трети створки.
