Полукруглая дверь гармошка

Что такое полукруглая дверь гармошка

Полукруглая дверь-гармошка — это радиусная складная конструкция, спроектированная под арочный или полукруглый проём: верхняя часть или всё полотно повторяет изгиб откоса, а не заканчивается прямой линией, как у стандартной прямоугольной двери. Такие проёмы встречаются в домах с классической или средиземноморской архитектурой, в эркерах, в реконструированных исторических зданиях и в интерьерах с декоративными арками.

Конструктивно радиусная гармошка складывается из тех же принципов, что и прямая: несколько узких секций, соединённых шарнирными петлями, движутся по направляющей и складываются в компактный пакет у откоса. Разница в том, что и верхний рельс, и сами секции изготавливаются с расчётом на изгиб — секции получаются трапециевидными, чуть более узкими по внешней дуге, чем по внутренней.

Радиусные и радиальные конструкции — два разных инженерных решения. Радиусная схема сохраняет постоянный радиус кривизны по всей дуге проёма, что типично для классической полукруглой арки. Радиальная — рельс собирается из нескольких прямых сегментов, приближенно повторяющих кривую: это дешевле, но даёт менее плавный ход секций. В «Стеклофорт» оба варианта изготавливают на собственном производстве под конкретные размеры арки.

Отдельно стоит учитывать, что радиусная гармошка — не единственное решение для арочного проёма: альтернативой может быть закладка арки до прямоугольной формы с последующей установкой обычной прямой двери, но такой путь необратимо меняет архитектурный облик помещения и, как правило, не рассматривается всерьёз владельцами домов с изначально заложенной аркой в проекте.

Радиусные и радиальные конструкции: в чём разница

Радиусная конструкция технологически сложнее: верхний рельс гнётся на специальном оборудовании под точный радиус проёма, а секции полотна нарезаются трапециевидной формы, чтобы при складывании в пакет не возникало зазоров или перехлёстов. Такая гармошка выглядит цельно и повторяет линию арки без видимых изломов, что важно для декоративных и представительных интерьеров.

Радиальная схема — компромиссный вариант: рельс собирают из нескольких прямых коротких сегментов под углом друг к другу, приближенно имитируя дугу. Стоимость такой конструкции ниже, а срок изготовления короче, поскольку не требуется гибка профиля. Разница в плавности хода заметна только при внимательном рассмотрении, поэтому для проёмов с большим радиусом (от 1,5 м) радиальная схема часто оказывается разумным компромиссом.

Выбор между схемами зависит от радиуса арки и требований к визуальному результату. Для небольших полукруглых окон и ниш с радиусом до 0,8–1 м обычно рекомендуют радиусную схему — на короткой дуге сегментированный рельс даёт заметные изломы. Для широких пологих арок радиальная схема практически неотличима от истинно радиусной, но обходится заметно дешевле.

• Радиусная схема — гнутый рельс, плавная дуга без изломов, дороже;
• Радиальная схема — сегментированный рельс из прямых участков, дешевле;
• Для малого радиуса (до 1 м) — рекомендуем радиусную схему;
• Для пологой широкой арки — радиальная схема практически неотличима визуально.

Материалы, профиль и секции

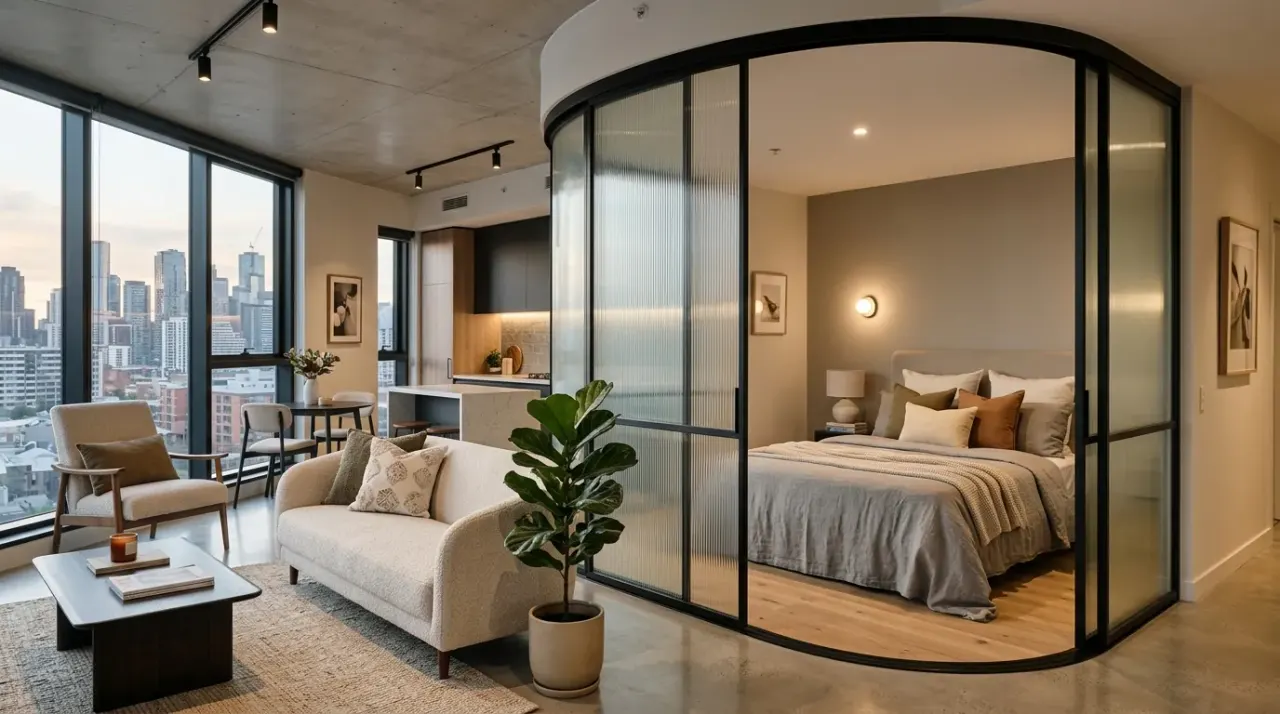

Профиль для радиусной гармошки чаще всего алюминиевый: металл лучше поддаётся точной гибке и держит форму без остаточной деформации после изгиба, чего нельзя гарантировать для профиля ПВХ. Толщина стенки профиля для радиусных элементов берётся с запасом — 2,5–3 мм против стандартных 2 мм для прямых конструкций, поскольку изгиб частично снижает несущую способность металла в этой зоне.

Ширина секций для радиусной гармошки обычно меньше, чем в прямой конструкции: 300–400 мм против стандартных 400–600 мм. Чем уже секция, тем плавнее она вписывается в кривую дуги при складывании и тем меньше видимый зазор между соседними панелями в закрытом положении. Расчёт точного числа и ширины секций делается индивидуально под каждый проём после замера.

Заполнение секций — закалённое стекло, филёнчатая панель МДФ или их комбинация. Для декоративных арок в жилых интерьерах часто выбирают фигурное остекление с классической расстекловкой, подчёркивающей архитектурный стиль проёма. Для технических и хозяйственных арочных проёмов достаточно глухого филёнчатого заполнения.

Толщина закалённого стекла для радиусных секций закладывается на 1–2 мм больше, чем для прямой конструкции того же формата: гибка при термообработке немного снижает исходную механическую прочность листа, и этот запас компенсирует разницу без ущерба безопасности готовой двери.

Где применяют полукруглые двери гармошки

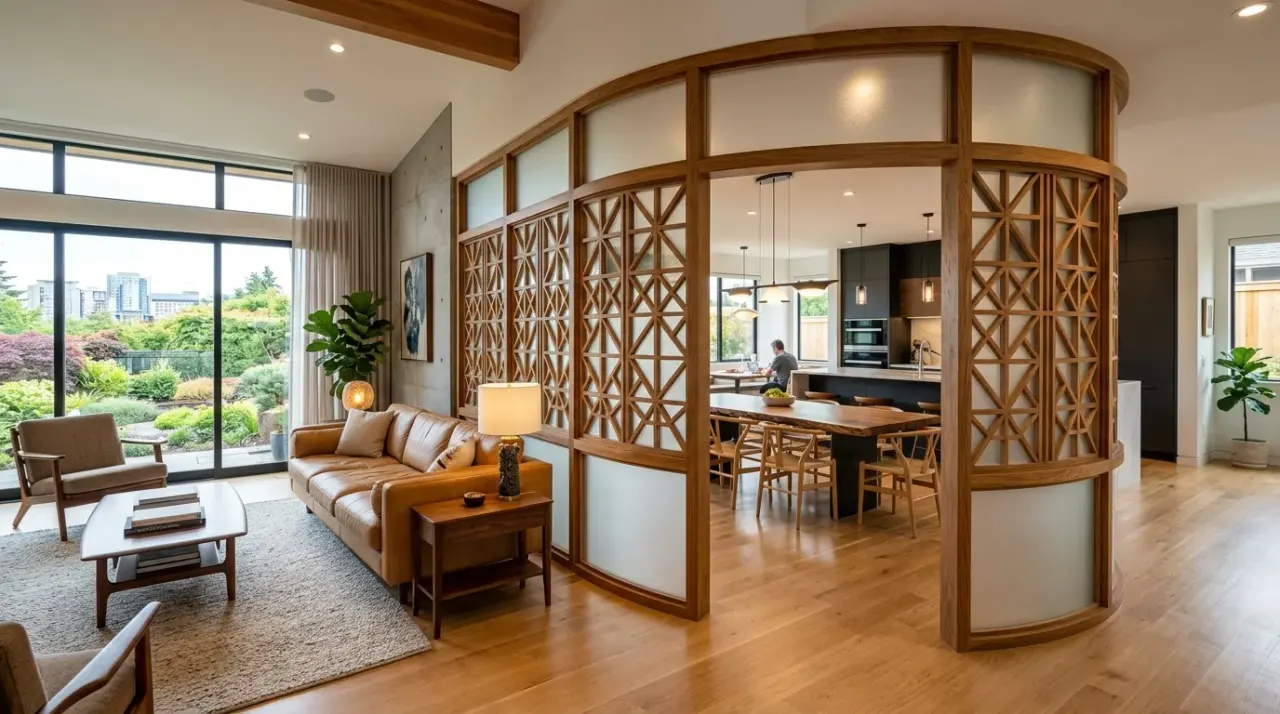

Классический сценарий — арочный дверной проём в загородном доме или коттедже, спроектированный архитектором как акцентный элемент фасада или интерьера. Обычная прямая дверь в таком проёме потребовала бы либо закладки арки кирпичом до прямоугольной формы, либо установки декоративного глухого заполнения над стандартной дверью — оба варианта портят замысел архитектора.

Эркеры и полукруглые ниши в гостиных, зимних садах и верандах — второй частый запрос: радиусная гармошка позволяет полностью раскрыть изогнутый проём для летнего сезона и надёжно закрыть его на зиму. Такое решение особенно востребовано в домах с панорамным остеклением, где эркер продолжает линию окон.

Реставрация исторических зданий и интерьеров в классическом стиле — отдельная ниша: арочные проёмы там часто являются частью охраняемого архитектурного облика, и заказчику важно сохранить геометрию, установив при этом современную функциональную дверь. Радиусная гармошка решает эту задачу, не искажая исторический контур.

Банные и спа-комплексы с полукруглыми проёмами между зонами отдыха тоже нередко заказывают радиусную гармошку: закалённое стекло устойчиво к влажности и перепаду температур, что делает такое решение практичным не только эстетически, но и с точки зрения долговечности во влажной среде.

• Арочный вход в загородном доме — акцентный элемент фасада;
• Эркер и полукруглая ниша — панорамный выход на веранду или в сад;
• Реставрация исторических интерьеров — сохранение архитектурного контура;
• Декоративные арки в гостиной — зонирование без потери формы проёма.

Механизм складывания и фурнитура

Роликовые каретки для радиусной гармошки работают по тому же принципу, что и в прямых конструкциях, но рельс для них изготавливается под конкретный радиус на этапе производства — типовых погонажных изделий для радиусных направляющих не существует, каждая партия гнётся индивидуально. Ролики выбирают с увеличенным запасом прочности, поскольку на дуге нагрузка распределяется не так равномерно, как на прямом участке.

Секции соединяются рояльными петлями, рассчитанными на угол складывания, соответствующий радиусу конкретной арки: чем меньше радиус, тем больше угол взаимного поворота соседних секций при складывании, и тем важнее точный расчёт этого узла на этапе проектирования. Ошибка в расчёте угла приводит к заклиниванию механизма или неполному складыванию пакета.

Ручки и защёлки для радиусных дверей обычно делают потайными, встроенными в торец крайней секции — выступающая фурнитура на изогнутом полотне визуально нарушает плавность линии арки. Для наружного применения (арочный выход на веранду) добавляют уплотнение по контуру каждой секции и врезной замок в фиксированную створку у откоса.

Стопор фиксации сложенного пакета у откоса дуги настраивается индивидуально: из-за криволинейной траектории движения секций стандартный прямой стопор здесь не подходит, и механизм фиксации проектируется под конкретный угол складывания последней секции у изогнутого откоса.

Звукоизоляция и энергоэффективность радиусной гармошки

Складная конструкция по определению уступает цельной распашной двери в герметичности: многочисленные стыки между секциями — слабое место с точки зрения и тепла, и звука, а на радиусной геометрии зазоры в стыках даже чуть больше, чем у прямой гармошки, из-за необходимости компенсировать угол складывания. Индекс звукоизоляции такой двери обычно на 3–5 дБ ниже, чем у прямого аналога того же остекления.

Для наружного применения (арочный выход на веранду) особое внимание уделяют уплотнению именно вертикальных стыков между секциями — там сосредоточены основные точки продувания и потери тепла. Качественный EPDM-профиль по кромке каждой секции существенно сокращает разницу с цельной конструкцией.

Для внутренних декоративных арок, где дверь не граничит с улицей, вопрос теплоизоляции не актуален, и на первый план выходит именно эстетическая задача — сохранить архитектурную форму проёма, не жертвуя при этом функциональностью зонирования пространства.

Проектирование и точность замера

Радиусные конструкции — единственная категория дверей, где ошибка в замере на 5–10 мм критична: неточно снятый радиус арки приводит либо к видимому зазору между полотном и откосом, либо к невозможности установки готовой гнутой рамы в проём. Поэтому замер полукруглой гармошки всегда включает снятие профиля дуги в нескольких точках, а не только ширины и высоты по прямым осям.

Инженер «Стеклофорт» использует шаблон или лазерный сканер профиля для арочных проёмов, чтобы зафиксировать точную кривизну откоса без искажений. По результатам замера строится чертёж радиуса, который передаётся в цех для гибки рельса и раскроя трапециевидных секций — любое отклонение на этом этапе транслируется в готовое изделие, поэтому контроль качества гибки проводится дважды: после гибки рельса и после контрольной сборки.

Ещё один нюанс проектирования — расчёт точки крепления рельса к кривому откосу: для арок из кирпича или монолитного бетона используются анкеры с индивидуальным подбором длины под фактическую толщину материала в каждой точке дуги, поскольку сама арка редко имеет равномерную толщину стены по всей высоте.

Изготовление и монтаж: этапы работ

После замера и построения чертежа радиуса заказ уходит в производство: гибка алюминиевого рельса под точный радиус, раскрой трапециевидных секций, сборка каждой секции с заполнением, монтаж роликовых кареток и рояльных петель, контрольная сборка всей гармошки в цехе для проверки плавности хода по дуге. Такая предварительная проверка исключает проблемы с геометрией уже на объекте.

Типовой срок изготовления — 5–7 рабочих дней для стандартного радиуса, для сложных или крупных арок — до 10–12 дней из-за более трудоёмкой гибки и подгонки. Каждая радиусная гармошка — фактически индивидуальный проект, поэтому серийного ускорения производства для таких конструкций не бывает.

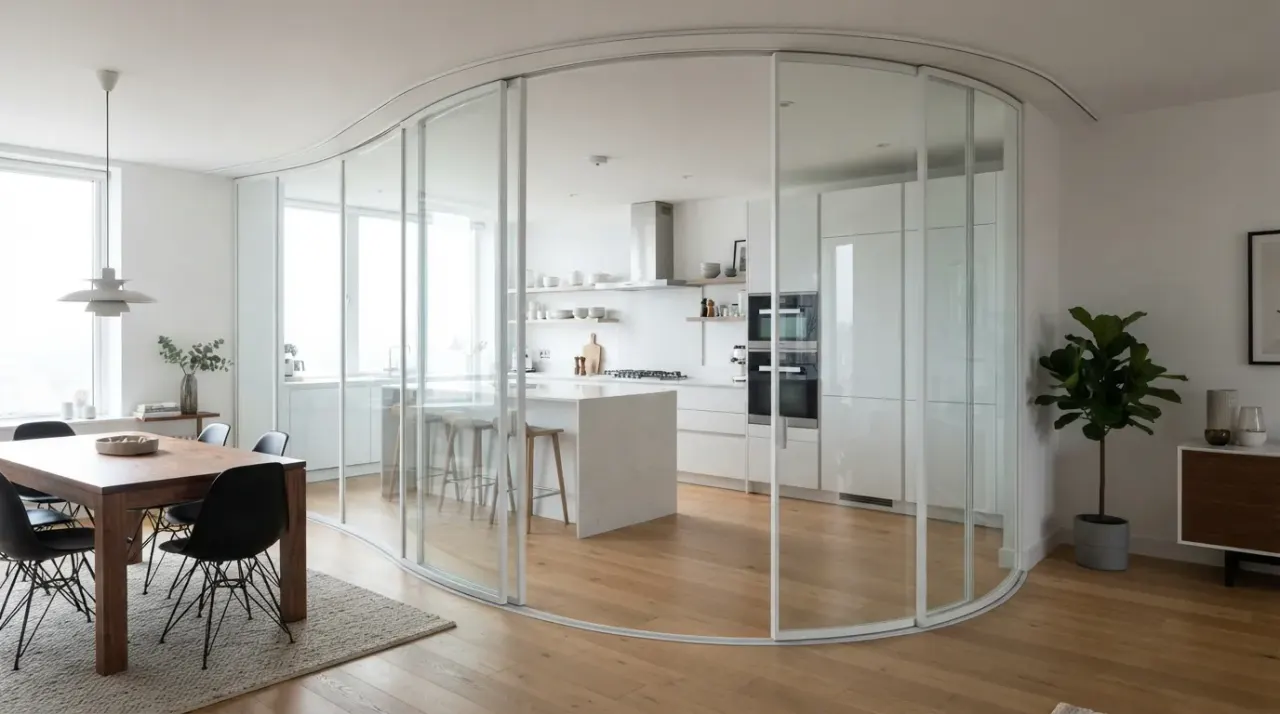

Монтаж на объекте занимает 3–5 часов: крепление рельса к кривому откосу с индивидуальным подбором анкеров, навеска секций, финальная регулировка хода и прижима. После установки бригада проверяет плавность складывания по всей дуге без заеданий, устанавливает декоративные наличники, повторяющие линию арки. Гарантия по договору — до 7 лет.

• Замер — снятие профиля дуги в нескольких точках, лазерный контроль;
• Изготовление — 5–12 рабочих дней в зависимости от сложности радиуса;
• Монтаж — 3–5 часов с индивидуальным подбором крепежа под дугу откоса;
• Гарантия — до 7 лет на конструкцию, рельс и роликовый механизм.

Уход и типичные ошибки

Уход за радиусной гармошкой не отличается от прямой конструкции: рельс очищают от пыли раз в 6 месяцев, ролики смазывают силиконовой смазкой, петли — машинным маслом при необходимости. Особое внимание стоит уделять точке максимального изгиба рельса — там на ролики приходится чуть большая нагрузка, и износ может проявиться раньше, чем на прямых участках.

Главная ошибка при заказе — попытка сэкономить, заказав прямую дверь с последующей достройкой арки декоративным коробом: такое решение визуально выдаёт компромисс и не решает задачу полноценного открывания проёма. Вторая ошибка — выбор радиальной (сегментированной) схемы для проёма с малым радиусом, где изломы рельса становятся заметны невооружённым глазом.

Третья ошибка — недооценка сроков: радиусные конструкции требуют индивидуальной гибки, и попытка уложиться в типовые 5 дней для сложной крупной арки часто приводит к спешке в производстве и снижению качества подгонки. Мы всегда предупреждаем о реальных сроках уже на этапе замера, чтобы заказчик мог планировать ремонт соответственно.

Четвёртая ошибка — экономия на числе секций ради снижения цены: слишком широкие секции для радиуса конкретной арки физически не могут сложиться без перехлёста или зазора, и попытка сэкономить на этом узле в итоге оборачивается переделкой всей конструкции.

• Не заказывайте прямую дверь с декоративной аркой поверх — это не решает задачу;
• Для малого радиуса выбирайте радиусную, а не радиальную схему;
• Закладывайте реалистичные сроки для сложных и крупных арок;
• Проверяйте точку максимального изгиба рельса при обслуживании.

Из чего складывается цена

Базовая цена полукруглой двери-гармошки в «Стеклофорт» — от 2700 ₽ за м². В неё входит профиль, стандартное филёнчатое заполнение и монтаж по типовому радиусу. Радиусная конструкция со стеклом и увеличенным числом секций стоит дороже — обычно 3800–6000 ₽/м², в зависимости от сложности дуги и материала заполнения.

На стоимость влияют пять факторов: радиус кривизны (чем меньше радиус, тем сложнее гибка и дороже конструкция), схема — радиусная или радиальная, число и ширина секций, тип заполнения и класс роликового механизма. Реставрационные проекты с требованиями к историческому облику также обходятся дороже типовых из-за дополнительного согласования и подгонки.

Мы фиксируем итоговую сумму в договоре после замера и построения чертежа радиуса — без доплат по факту на объекте. В смету входят материалы, доставка, монтаж и вывоз упаковки. Предварительную оценку по фотографии арки можно получить дистанционно на info@steklofort.ru, но точная цена всегда определяется после выезда инженера.
