Раздвижные автоматические двери из алюминиевых профилей

Что такое автоматическая раздвижная дверь на алюминии

Автоматическая раздвижная дверь — это цельная инженерная система из трёх независимых, но тесно взаимосвязанных частей: алюминиевого профиля с полотнами (створками), приводного механизма с направляющей и электронного блока управления с датчиками. В отличие от обычной распашной двери с доводчиком, здесь открывание и закрывание полностью автоматизировано: створка отъезжает в сторону вдоль стены или в карман, реагируя на движение, нажатие кнопки или сигнал от системы контроля доступа.

Алюминиевый профиль выбран не случайно: он лёгкий, жёсткий, не подвержен коррозии и не деформируется при постоянных циклах движения. Стальные или пластиковые аналоги для автоматических дверей почти не применяются — они либо слишком тяжёлые для привода, либо недостаточно стабильны геометрически при интенсивной эксплуатации в тысячи циклов в день.

Такие двери проектируют для входных групп торговых центров, офисов, медицинских учреждений, аэропортов, банков — везде, где важны высокая проходимость, доступность для маломобильных посетителей и энергоэффективность. В «Стеклофорт» изготовление и монтаж таких систем в Москве выполняется под ключ, с расчётом привода под конкретную интенсивность движения на объекте.

Конструкция: профиль, полотна, направляющая

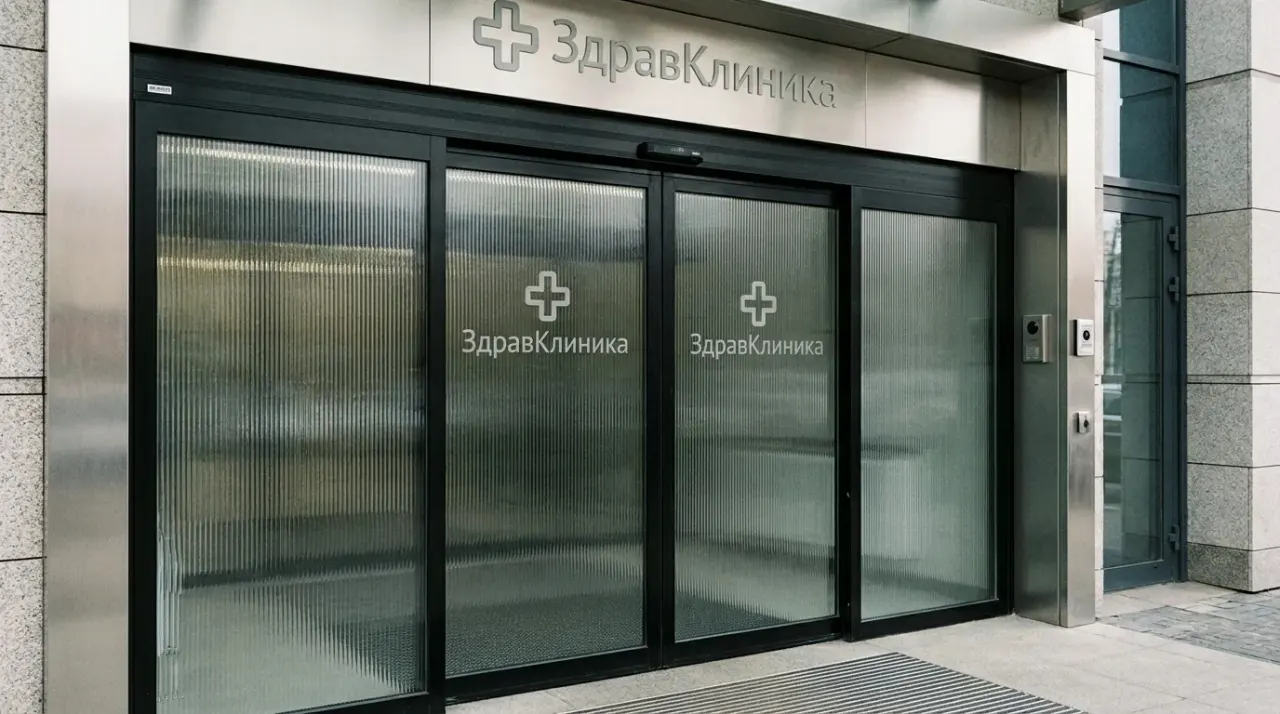

Профильная система для автоматических дверей строится на тех же принципах, что и обычные алюминиевые конструкции, но с усиленной несущей способностью направляющей: она держит вес полотна и постоянно работающую роликовую каретку. Толщина стенки несущего профиля — от 1,8 до 2,5 мм, монтажная глубина рамы — от 60 до 100 мм в зависимости от того, тёплая система или холодная.

Полотна изготавливают из стеклопакета с закалённым стеклом толщиной 6–8 мм (одинарное) или из двух-трёхкамерного стеклопакета 24–40 мм для тёплых входных групп. Закалённое стекло обязательно: полотно постоянно в движении, и любые сколы или трещины в обычном стекле рано или поздно приведут к разрушению при ударной нагрузке.

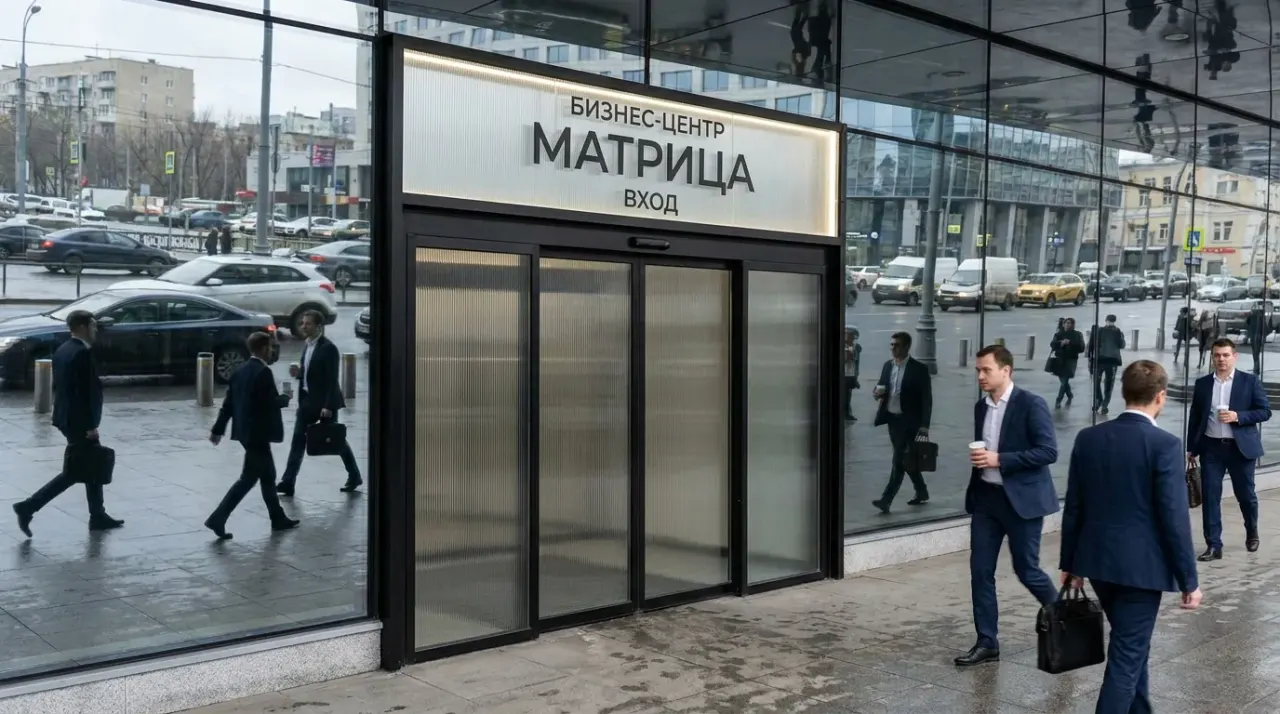

Направляющая рельса устанавливается над проёмом на несущую стену или дополнительный металлический каркас (портал), если стена не выдерживает нагрузку. Длина рельсы всегда превышает ширину проёма минимум в два раза для одностворчатой схемы и в четыре раза для четырёхстворчатой телескопической — иначе полотнам физически некуда открываться.

Приводы и типы открывания

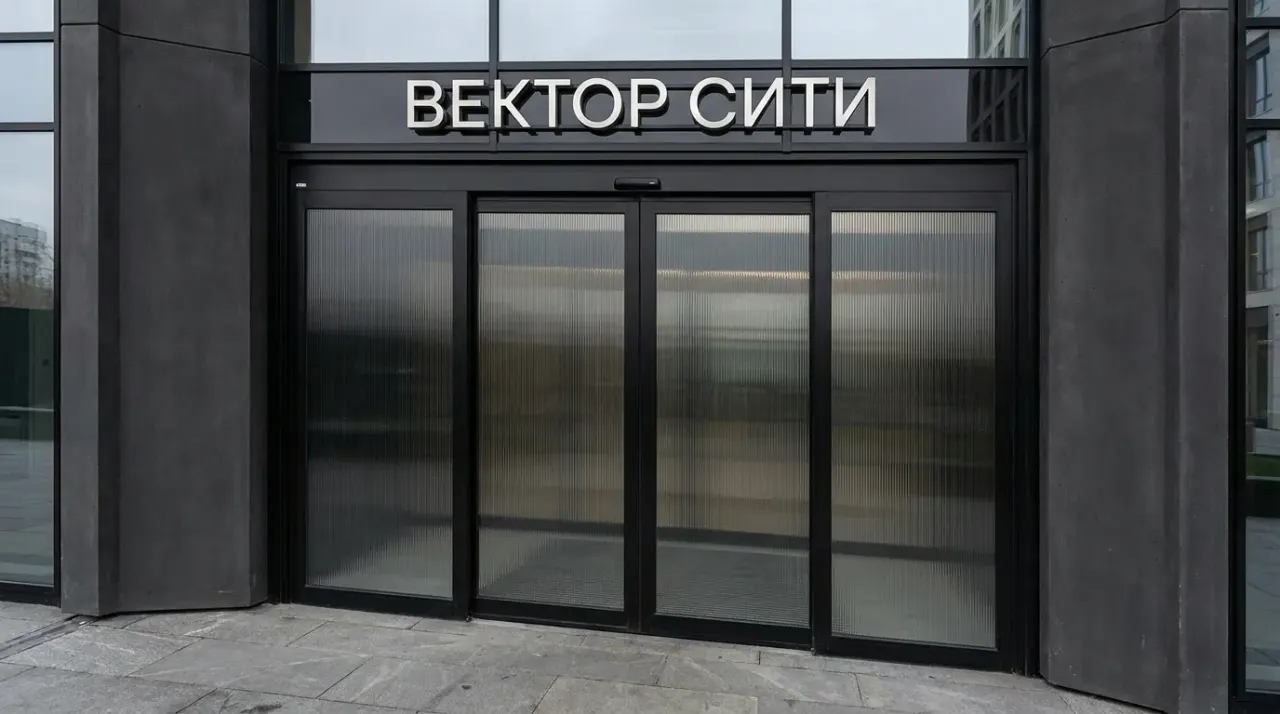

Сердце системы — привод, обычно ремённый электромеханический с редуктором и микропроцессорным контроллером. Мощность и грузоподъёмность привода подбирают под суммарный вес подвижных створок: лёгкие приводы рассчитаны на 2×80–100 кг, усиленные модели для тяжёлых входных групп — до 2×250 кг на створку.

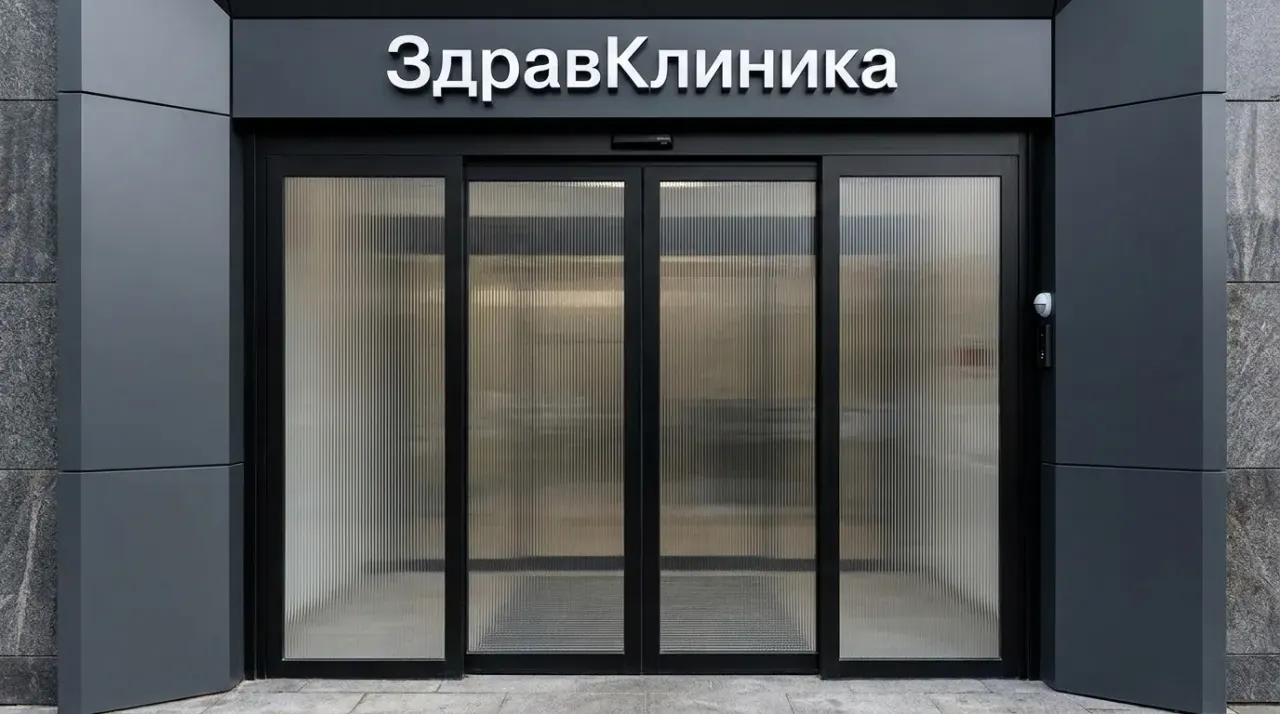

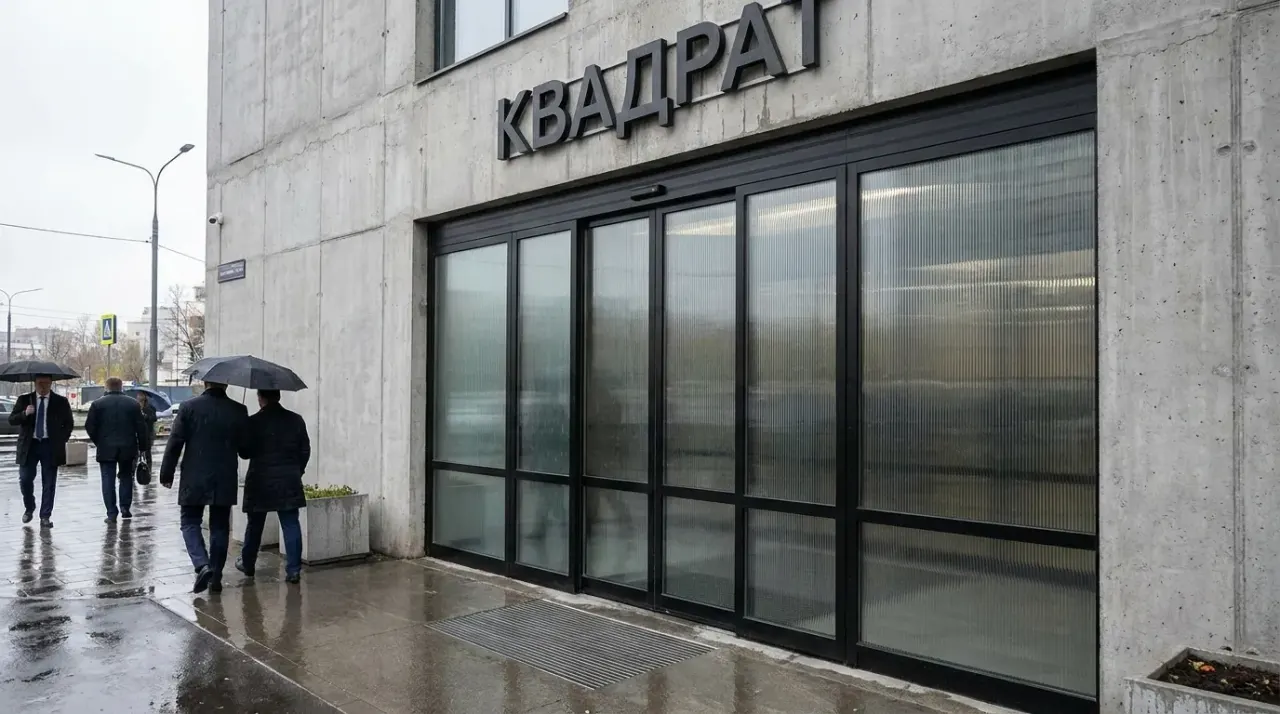

Схема открывания зависит от ширины проёма и архитектуры входа. Двустворчатая симметричная схема — самая распространённая: обе створки разъезжаются от центра к бокам. Телескопическая схема (два полотна в одну сторону) экономит место сбоку от проёма и применяется, когда рядом стена или витрина. Угловые и радиусные автоматические двери используют изогнутый профиль и рельсу, повторяющую кривизну фасада — это сложнее в расчёте и монтаже, но эффектно смотрится на входных группах торговых центров.

Скорость открывания настраивается контроллером — от 0,3 до 0,8 м/с, с плавным замедлением перед полной остановкой. Время удержания в открытом положении (пауза перед закрыванием) регулируется от 1 до 10 секунд в зависимости от интенсивности потока людей.

• Двустворчатая симметричная схема — стандартный вход в офис или магазин;
• Телескопическая схема — экономия места сбоку от проёма;
• Радиусная схема — для криволинейных фасадов и витрин;
• Скорость открывания — 0,3–0,8 м/с с плавным замедлением.

Датчики и системы безопасности

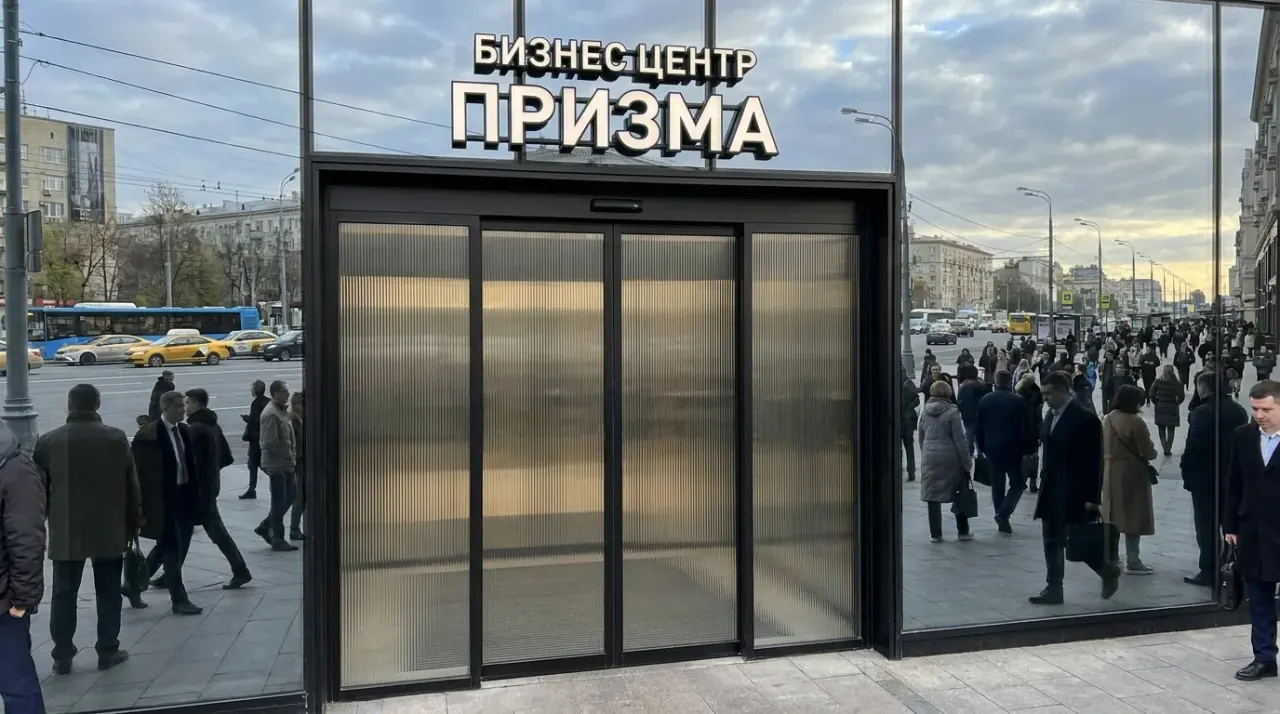

Основной датчик движения — радарный или инфракрасный, устанавливается над проёмом и фиксирует приближение человека на расстоянии 1,5–3 м. Зона обнаружения настраивается индивидуально: слишком широкая зона заставляет дверь открываться на проходящих мимо людей, слишком узкая — не успевает среагировать на быстрый шаг.

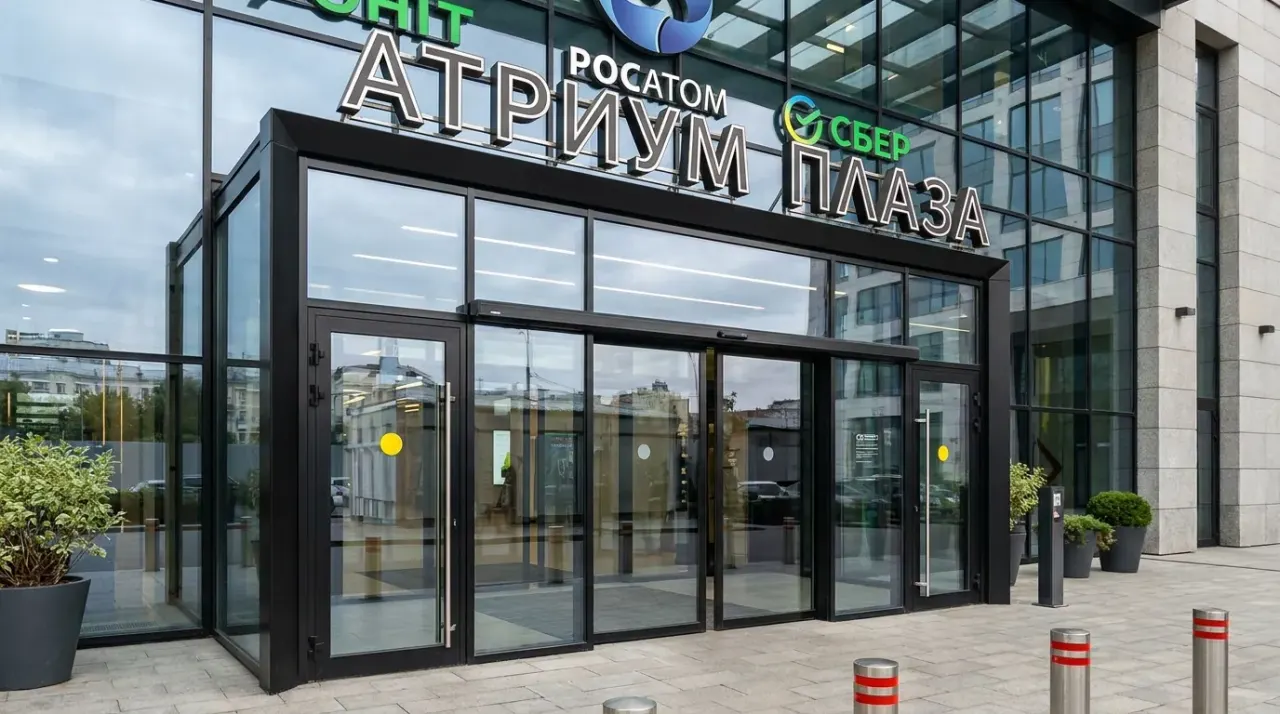

Отдельная группа датчиков отвечает за безопасность самого процесса закрывания: фотоэлементы по линии смыкания створок и датчик присутствия в зоне проёма останавливают и реверсируют движение, если в проходе остался человек, тележка или коробка. Это обязательное требование для дверей с интенсивным потоком — без датчиков присутствия эксплуатация системы с постоянным потоком посетителей просто небезопасна.

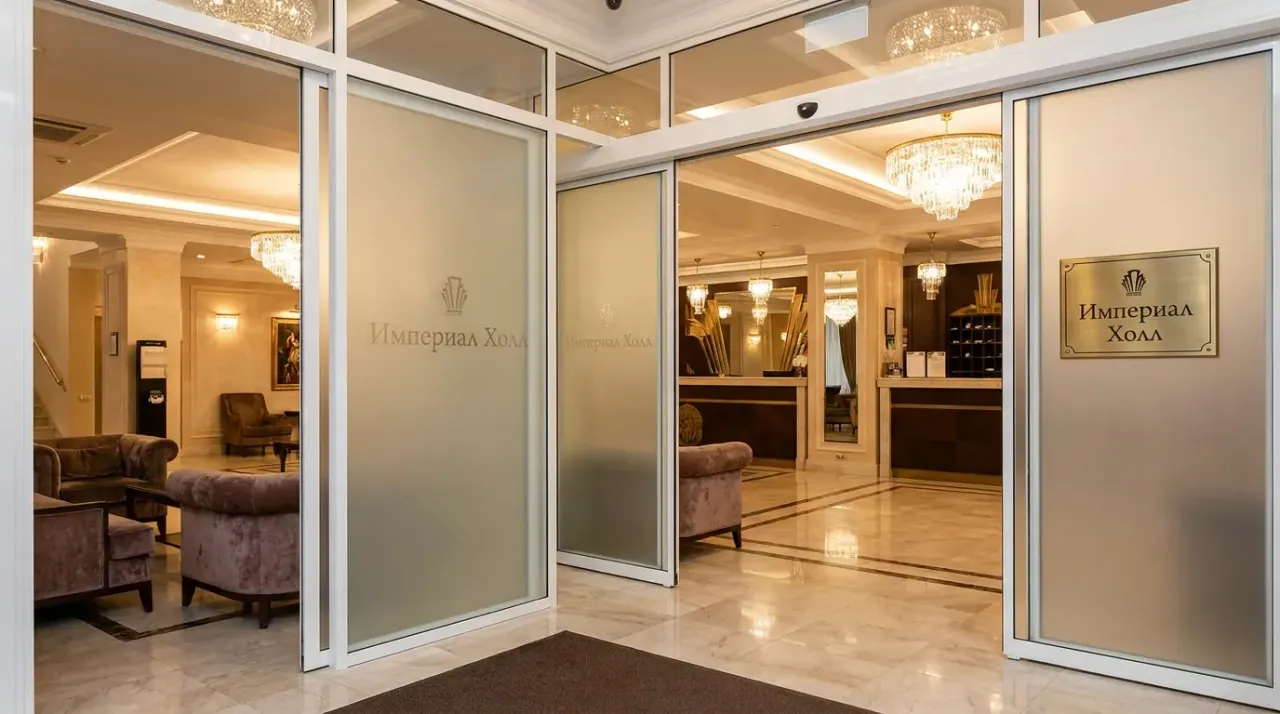

Для объектов с требованиями по эвакуации предусматривают функцию антипаники: при сигнале пожарной сигнализации или отключении электричества створки автоматически расходятся вручную усилием одного человека, освобождая проём для эвакуации. Такая функция обязательна для дверей на путях эвакуации по нормам пожарной безопасности.

Тёплые и холодные конструкции

Как и в обычных алюминиевых дверях, здесь есть разделение на тёплый и холодный профиль. Холодная автоматическая дверь — цельноалюминиевая, без термовставки, с приведённым сопротивлением теплопередаче около 0,2–0,3 м²·°C/Вт. Такую систему ставят в неотапливаемые вестибюли, торговые павильоны без постоянного климат-контроля, тамбуры между двумя тёплыми контурами.

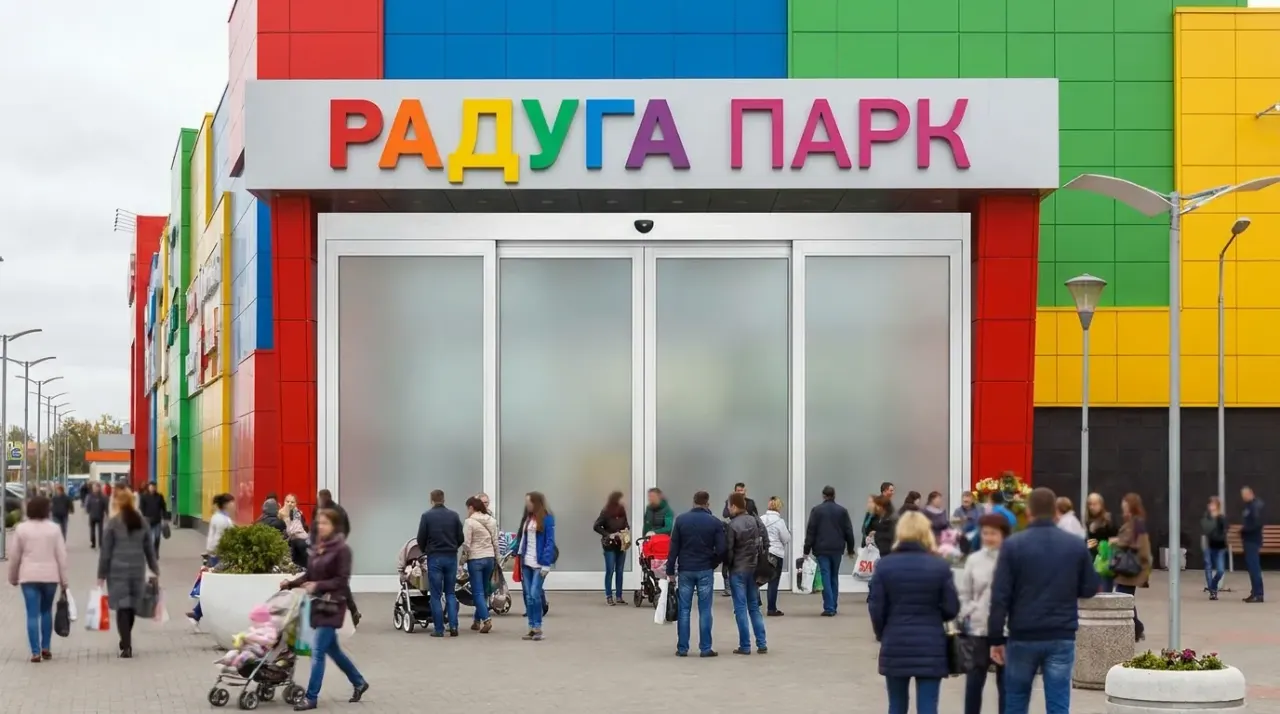

Тёплая система с полиамидной термовставкой шириной 24–34 мм и энергосберегающим стеклопакетом держит показатель 0,5–0,7 м²·°C/Вт — это важно для входных групп зданий с постоянным отоплением, где через автоматическую дверь проходят сотни людей в день и тепловые потери напрямую влияют на счета за отопление.

Многие объекты дополнительно используют тамбурную схему: две автоматические двери последовательно, с воздушной прослойкой между ними, что снижает теплопотери ещё сильнее и предотвращает сквозняк при одновременном открывании обеих дверей — контроллеры синхронизируют работу так, чтобы вторая дверь открывалась только после закрытия первой.

Где применяют такие двери

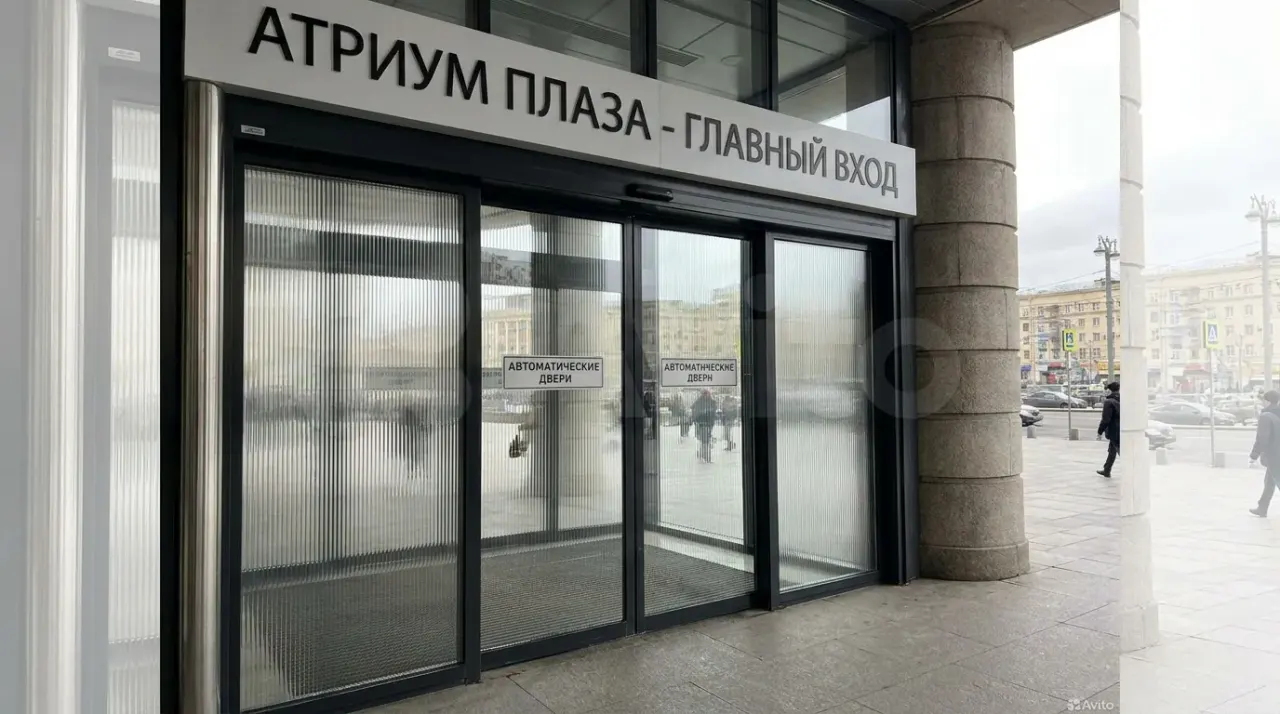

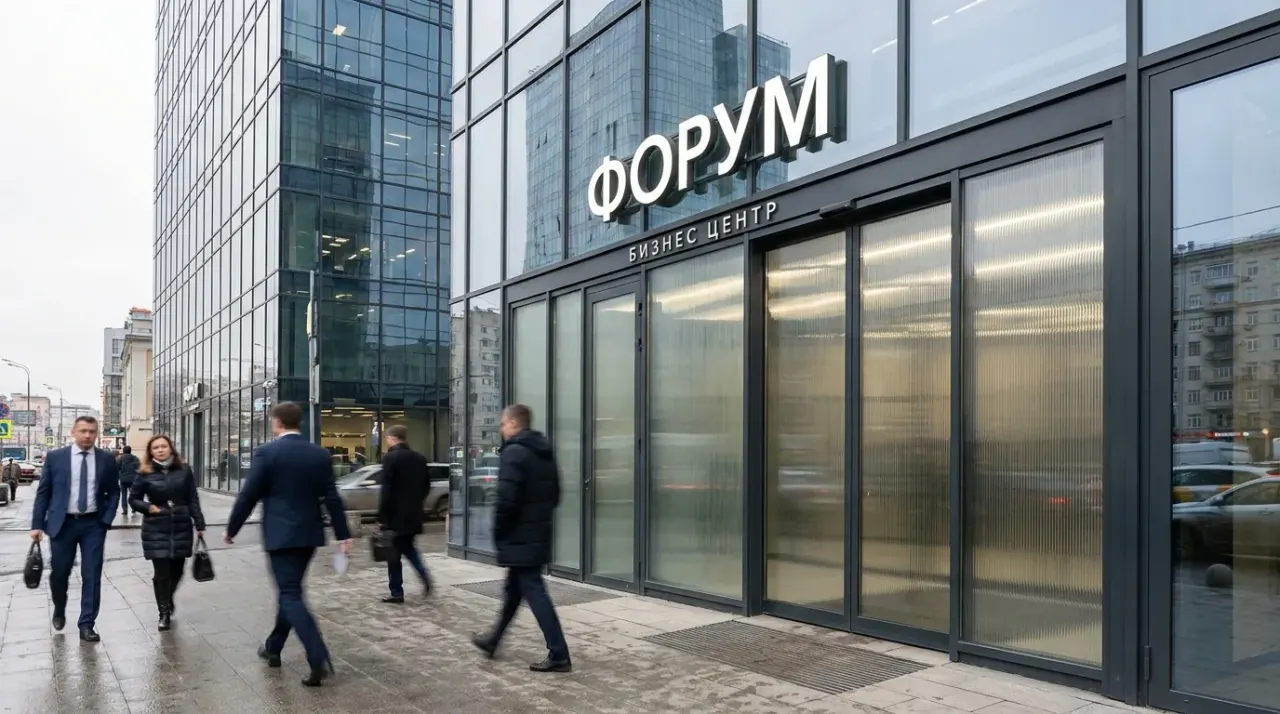

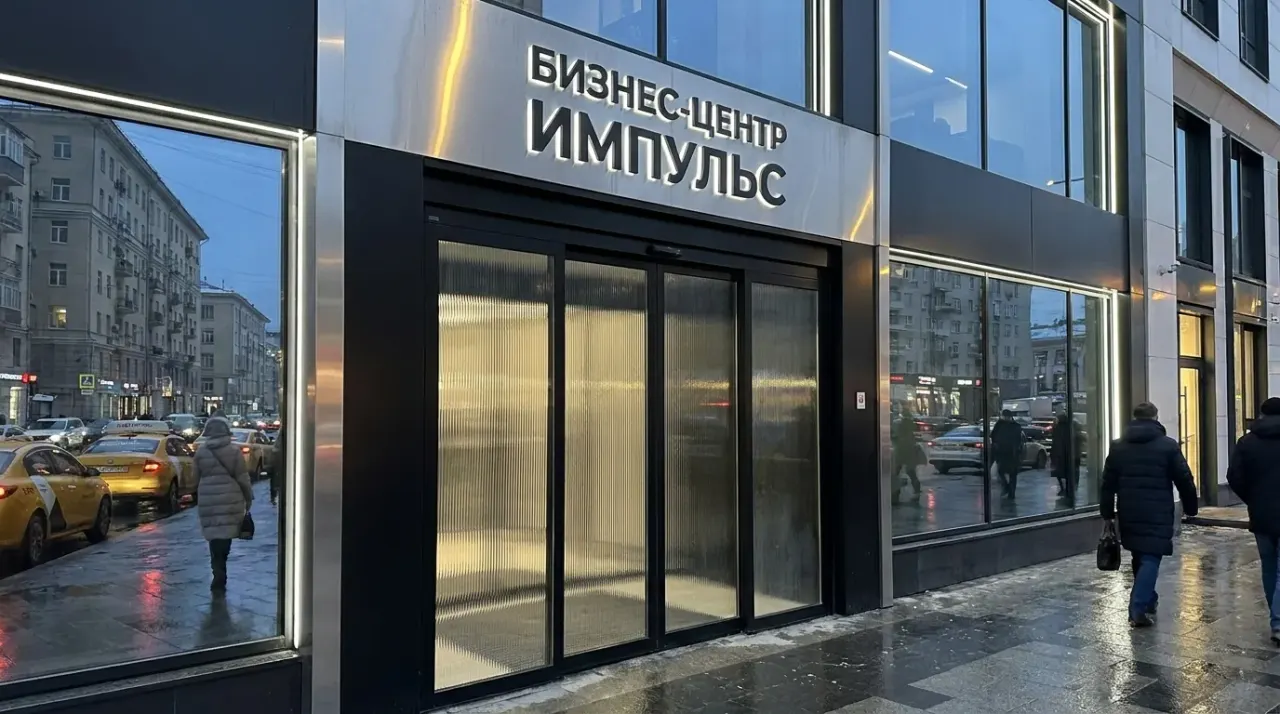

Торговые центры и супермаркеты — самый массовый сценарий: высокая проходимость требует автоматики, а широкие телескопические схемы позволяют быстро пропускать покупателей с тележками. Офисные бизнес-центры используют такие двери на входных группах в сочетании с системами контроля доступа — привод синхронизируется с турникетом или карт-ридером.

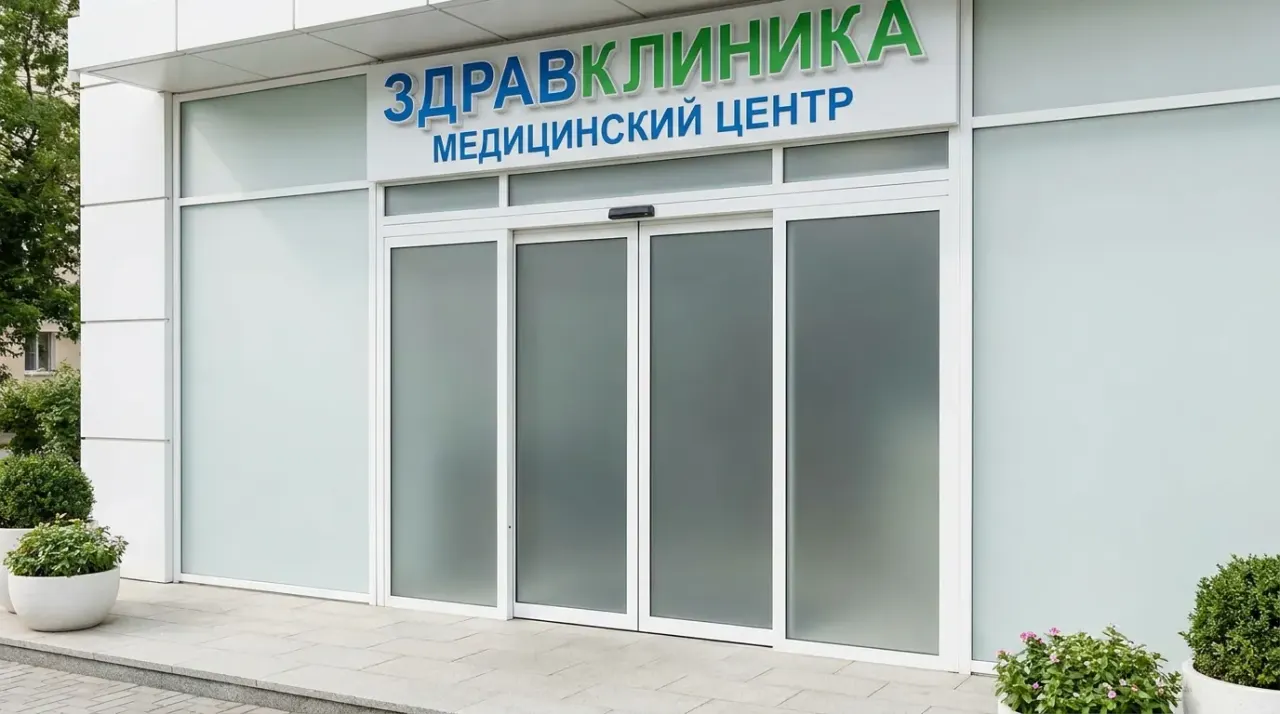

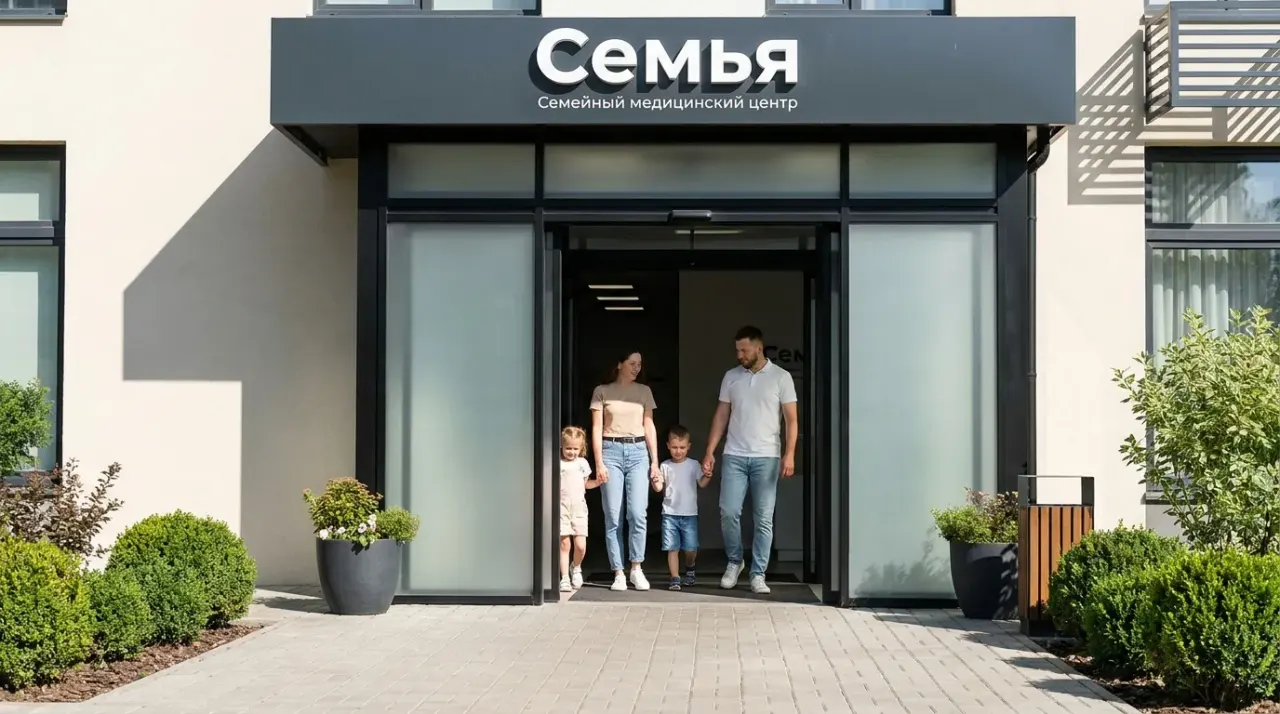

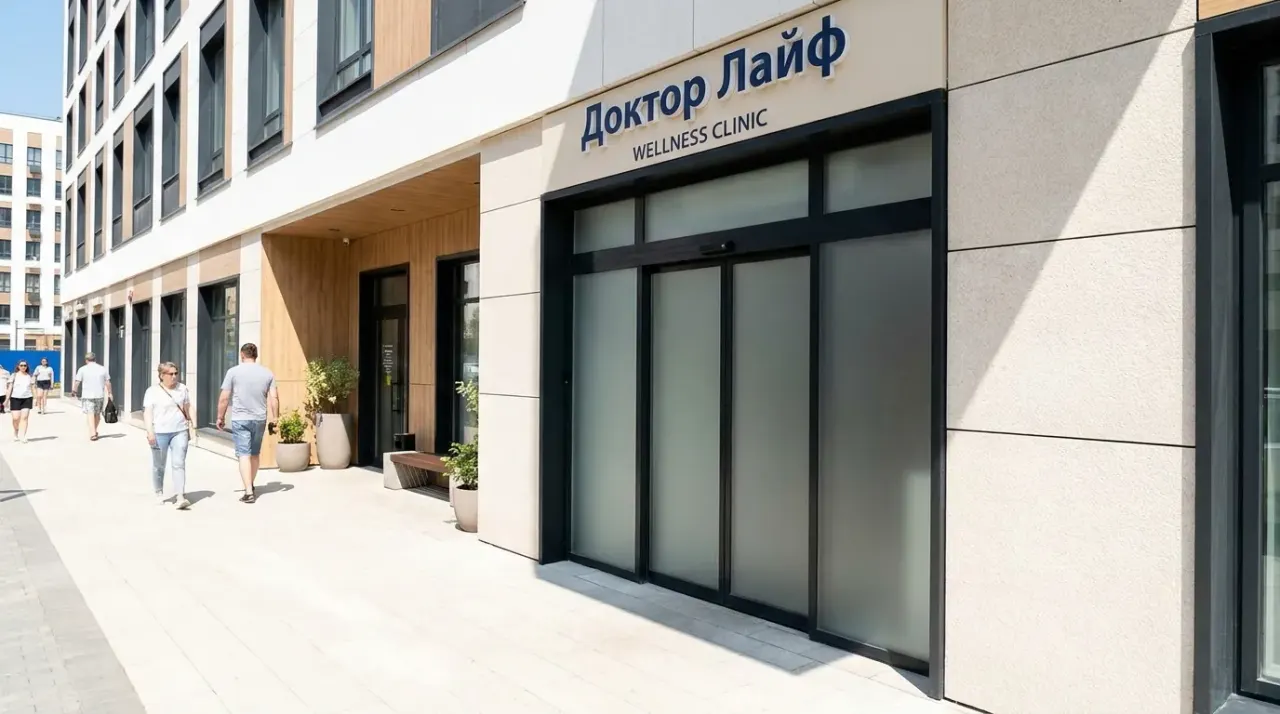

Медицинские учреждения ценят автоматические двери за бесконтактность (важно для инфекционного контроля) и доступность для каталок и инвалидных колясок: минимальная ширина проёма для таких объектов — 1200 мм в свету, а иногда требуется 1500 мм и более. Аэропорты и вокзалы применяют усиленные приводы с высокой цикличностью — до 10 000–15 000 циклов открывания в сутки на пиковых направлениях.

Частные объекты — рестораны, фитнес-клубы, шоурумы — тоже всё чаще заказывают такие системы: помимо функциональности, автоматическая раздвижная дверь на алюминиевом профиле выглядит статусно и подчёркивает современный образ заведения.

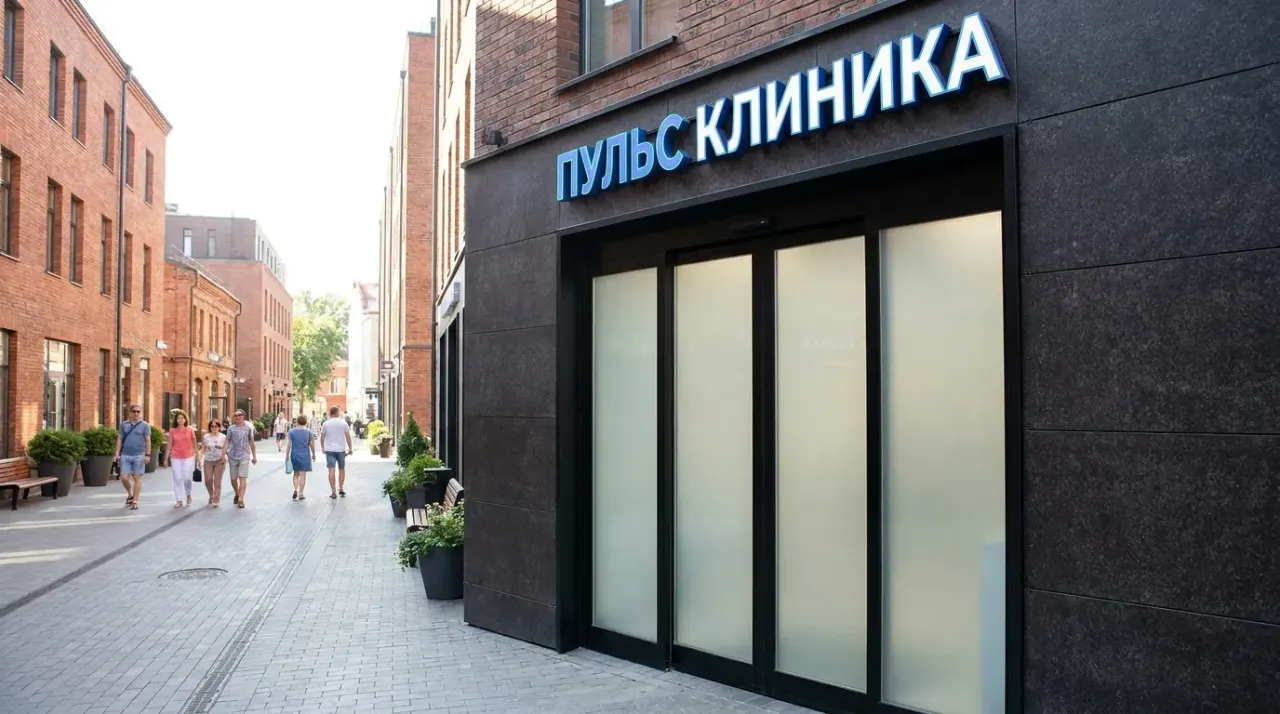

Монтаж: этапы и требования

Монтаж начинается с подготовки проёма: проверяется несущая способность стены или перемычки под крепление направляющей, при необходимости монтируется усиленный металлический портал. Направляющую выставляют строго горизонтально — допуск не более 1–2 мм на весь пролёт, иначе полотна будут «уходить» под собственным весом и создавать неравномерную нагрузку на привод.

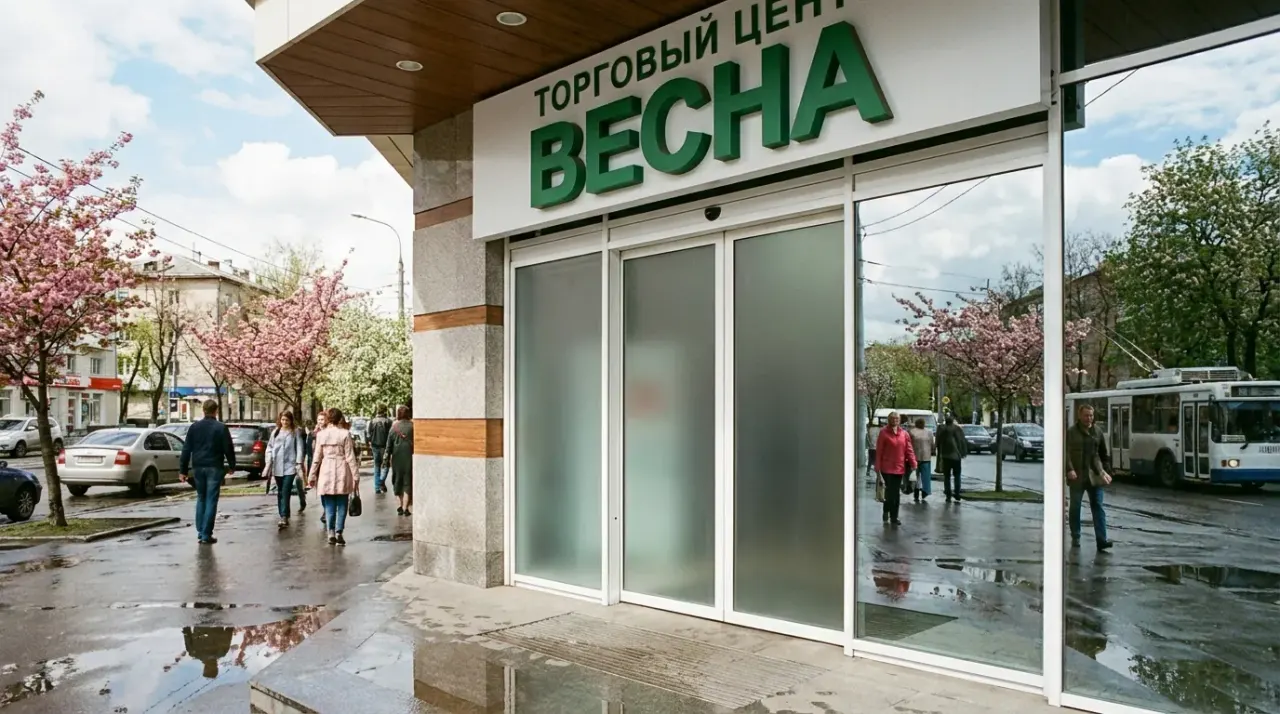

После монтажа рамы и подвески полотен устанавливают привод, подключают датчики и блок управления, настраивают зоны обнаружения и параметры движения — скорость, паузу, усилие. Финальный этап — пусконаладка: инженер прогоняет систему через несколько десятков циклов, проверяет реакцию датчиков безопасности и функцию антипаники, если она предусмотрена проектом.

Типовой срок изготовления конструкции — 5–7 рабочих дней, монтаж на объекте — от одного до трёх дней в зависимости от сложности схемы (одностворчатая, телескопическая или радиусная) и необходимости усиления проёма. Работы принимаются по акту, гарантия на конструкцию и привод — до 7 лет по договору.

• Допуск горизонтали направляющей — не более 1–2 мм на весь пролёт;
• Пусконаладка — несколько десятков тестовых циклов перед сдачей;
• Изготовление — 5–7 рабочих дней, монтаж — 1–3 дня;
• Гарантия — до 7 лет на конструкцию и приводной механизм.

Обслуживание и типичные неисправности

Автоматическая дверь требует регулярного технического обслуживания — рекомендуется не реже раза в 6 месяцев для объектов с высокой проходимостью. Основные работы: очистка направляющей от пыли и мусора, проверка натяжения ремня привода, смазка роликовой каретки, диагностика датчиков и калибровка зон обнаружения.

Самая частая неисправность — засорение нижней направляющей (при её наличии) или верхней рельсы бытовым мусором и пылью, из-за чего полотно начинает двигаться рывками. Вторая по частоте проблема — разрегулировка датчиков движения после сезонной перестановки мебели или вывесок рядом с дверью, когда датчик начинает реагировать на посторонние объекты либо, наоборот, перестаёт видеть человека.

Третья категория неисправностей связана с приводным ремнём: со временем он растягивается, и система начинает работать с задержкой или неполным открыванием. Своевременная замена ремня и роликов по регламенту обслуживания обходится в разы дешевле, чем аварийный ремонт после полной остановки системы на объекте с интенсивным потоком посетителей.

• Техническое обслуживание — не реже раза в 6 месяцев;
• Очистка направляющей и смазка каретки — базовая регулярная процедура;
• Разрегулировка датчиков — частая причина ложных срабатываний;
• Растяжение ремня привода — требует профилактической замены.

Совместимость с системами контроля доступа

Для офисных и промышленных объектов автоматическую дверь часто интегрируют с уже существующей системой контроля и управления доступом (СКУД): карты, брелоки, биометрические считыватели или коды подключаются к контроллеру привода так, чтобы дверь открывалась только после успешной авторизации, а не при простом приближении человека к датчику движения.

Такая интеграция требует согласования протоколов связи между СКУД и контроллером привода на этапе проектирования — не все системы совместимы «из коробки», и иногда нужен промежуточный релейный модуль для корректной передачи сигнала открывания. В «Стеклофорт» это закладывается в проект заранее, если заказчик указывает необходимость такой интеграции на этапе обсуждения технического задания.

Отдельный сценарий — двухрежимная работа: в рабочие часы дверь открывается по датчику движения свободно для посетителей, а в нерабочее время переключается в режим строгого контроля доступа только по карте сотрудника. Такое переключение режимов настраивается по расписанию в контроллере и не требует физического вмешательства в конструкцию, что удобно для объектов с чётким графиком работы и разным уровнем допуска в разное время суток.

Шумность работы и её снижение

Уровень шума при работе автоматической двери складывается из звука электродвигателя привода, шума ремня и характерного стука роликов о направляющую в моменты остановки. Для объектов с повышенными требованиями к акустическому комфорту — гостиничных лобби, приёмных клиник, тихих офисных пространств — выбирают приводы с шумоподавляющим кожухом и полиуретановые ролики вместо стальных, которые заметно тише при движении.

Плавность алгоритма разгона и торможения также влияет на субъективное восприятие шума: резкий старт и жёсткая остановка создают более выраженный звуковой эффект, чем плавное ускорение и мягкое замедление перед конечной точкой хода. Современные контроллеры позволяют тонко настраивать эти параметры под требования конкретного объекта и специфику помещения, где установлена дверь.

Регулярное техническое обслуживание тоже снижает уровень шума: изношенные, недостаточно смазанные ролики и растянутый ремень создают дополнительный шум задолго до полного выхода из строя — своевременная профилактика не только продлевает ресурс системы, но и поддерживает акустический комфорт помещения.

Срок службы и ресурс основных узлов

Ресурс автоматической двери определяется наименее долговечным узлом системы. Алюминиевый профиль и остекление при качественном изготовлении служат десятилетиями, практически не деградируя. Привод с редуктором рассчитан на несколько миллионов циклов, что при интенсивности 500–1000 циклов в сутки соответствует 10–15 годам эксплуатации до капитального обслуживания или замены.

Ролики каретки и приводной ремень — расходные компоненты с более коротким циклом замены, обычно 5–10 лет в зависимости от нагрузки и качества обслуживания. Датчики движения и электронные компоненты контроллера при отсутствии механических повреждений служат сравнимо с приводом, но чувствительны к перепадам напряжения в электросети без соответствующей защиты.

Понимание этой иерархии ресурса помогает планировать бюджет на обслуживание заранее: капитальные вложения в конструкцию и привод делаются один раз на длительный срок, а расходные материалы (ролики, ремень, уплотнители) требуют периодического бюджета на плановую замену каждые несколько лет.

• Профиль и остекление — служат десятилетиями без деградации;
• Привод — расчётный ресурс несколько миллионов циклов;
• Ролики и ремень — расходные компоненты, замена раз в 5–10 лет;
• Электроника — чувствительна к перепадам напряжения без защиты.

Из чего складывается цена

Стоимость автоматической раздвижной двери из алюминиевого профиля складывается из четырёх компонентов: профиль и остекление, приводной механизм, датчики и система управления, монтажные работы с усилением проёма при необходимости. В «Стеклофорт» цена стартует от 2900 ₽ за м² для базовой одностворчатой холодной конструкции.

Смету увеличивают тёплый профиль с термовставкой, усиленный привод для тяжёлых полотен, телескопическая или радиусная схема открывания, функция антипаники, интеграция с системой контроля доступа и пожарной сигнализацией, а также усиление проёма металлическим порталом при недостаточной несущей способности стены. Экономят на типовой ширине проёма, стандартной симметричной схеме и отказе от дополнительных опций управления.

Точная цена фиксируется в договоре после бесплатного выездного замера и расчёта нагрузки на привод под интенсивность потока на конкретном объекте. Отправьте параметры проёма и предполагаемую проходимость на info@steklofort.ru — инженер подготовит предварительный расчёт и подберёт оптимальную схему открывания.
