Вертикальное остекление: стоечно-ригельная система

Что такое стоечно-ригельная система

Стоечно-ригельная система — это несущий каркас фасада из вертикальных стоек и горизонтальных ригелей, собранных в прямоугольную сетку. В образованные ячейки устанавливают стеклопакеты, сэндвич-панели или глухие алюминиевые вставки, поэтому одна и та же конструкция может служить и панорамным окном, и полноценной стеной здания. Название пришло из немецкой инженерной школы: Pfosten-Riegel-Fassade, «стойка-ригель», — и обозначает именно принцип сборки, а не конкретный производитель профиля.

От витражного остекления в бытовом смысле систему отличает несущая способность: стойки рассчитываются на ветровую и снеговую нагрузку, весь вес остекления передаётся через них на перекрытия здания, а не наоборот. Именно поэтому стоечно-ригельным способом собирают фасады высотой в несколько этажей — торговые центры, бизнес-центры, атриумы, — а не только небольшие витрины кафе.

Для частных домов и коттеджей систему применяют там, где нужен большой остеклённый объём: двусветная гостиная, зимний сад, эркер, панорамная веранда. В «Стеклофорт» такие фасады считают индивидуально под нагрузки конкретного региона и проектируют на собственном производстве в Москве, а не собирают из типового профиля без расчёта.

Конструкция: стойки, ригели, узлы примыкания

Стойки — основные несущие элементы, идущие от низа до верха фасада с шагом чаще всего 1000–1500 мм; шаг подбирают под ширину стеклопакета и ветровую нагрузку конкретного объекта. Сечение алюминиевого профиля стойки обычно 50×120–60×180 мм, внутри проходит стальной термоусиливающий вкладыш, если пролёт превышает 4–5 м. Ригели — горизонтальные перемычки между стойками, шаг по высоте задаёт этажность остекления, чаще 1,5–3 м.

Стекло или панель садится в паз глубиной 20–24 мм на прижимную крышку (штапик), закрученную саморезами по периметру ячейки. Между стеклом и металлом обязательно ставится EPDM-уплотнитель или силиконовая прокладка — жёсткого контакта металла со стеклом система не допускает, иначе при ветровой нагрузке появляются сколы кромки. Наружная крышка защёлкивается декоративной накладкой того же цвета, что и стойка, скрывая крепёж.

Узел примыкания к плите перекрытия — самое ответственное место конструкции. Стойку крепят к закладной детали анкерными кронштейнами с возможностью регулировки в трёх плоскостях: это компенсирует отклонения монолита на 15–20 мм, которые почти всегда есть в реальном здании. Компенсационный шов между этажами закрывают нащельником, чтобы вертикальная деформация здания не передавалась на остекление.

• Стойка: сечение 50×120–60×180 мм, шаг 1000–1500 мм по ширине;
• Ригель: шаг 1,5–3 м по высоте, крепится к стойке кронштейном или сваркой;
• Паз под стеклопакет: глубина 20–24 мм, уплотнение EPDM или силикон;
• Крепление к плите: анкерный кронштейн с регулировкой 3D, компенсация 15–20 мм.

Виды систем: холодная, тёплая, структурная

Холодная стоечно-ригельная система — алюминиевый профиль без разрыва теплового моста, глубина конструктива 50–60 мм. Такую систему ставят на веранды, атриумы торговых центров, входные зоны и другие неотапливаемые или условно тёплые пространства, где нет задачи держать комнатную температуру зимой. Приведённое сопротивление теплопередаче — 0,15–0,3 м²·°C/Вт, конденсат на профиле изнутри в мороз неизбежен.

Тёплая система вставляет между наружной и внутренней частью стойки и ригеля полиамидную термовставку шириной 24–34 мм, разрывая мостик холода. Профили серий Alutech ALT F, Татпроф ТП-50250, Provedal P52 дают сопротивление теплопередаче 0,55–0,75 м²·°C/Вт при однокамерном энергосберегающем стеклопакете — этого хватает для отапливаемого фасада в Москве и области.

Структурное остекление (structural glazing) — усложнённый вариант, где наружная прижимная крышка отсутствует: стеклопакет держится на конструкционном силиконовом клее, а видимая сетка металла исчезает совсем, фасад читается как сплошная стеклянная плоскость. Такое решение эффектнее, но требует заводского контроля качества склейки и стоит на 25–40% дороже прижимной схемы, поэтому применяется точечно — на представительских фасадах и витринах.

• Холодная система 50–60 мм — веранды, атриумы, входные группы без отопления;
• Тёплая система с термовставкой 24–34 мм — отапливаемые фасады и зимние сады;
• Структурное остекление — сплошная стеклянная плоскость без видимых крышек;
• Полуструктурная схема — крышки видны только по горизонтали или вертикали.

Стеклопакеты и заполнение ячеек

В стоечно-ригельный фасад чаще всего ставят однокамерный стеклопакет толщиной 32–44 мм: два стекла по 4–6 мм и дистанционная рамка 16–24 мм между ними, заполненная осушенным воздухом или аргоном. Наружное стекло обычно закалённое — оно выдерживает ветровую и ударную нагрузку, — внутреннее может быть энергосберегающим с i-напылением, которое снижает теплопотери на 20–25% по сравнению с обычным флоат-стеклом.

Для нижнего яруса, куда возможен случайный удар (входные зоны, парапеты ниже 900 мм), нормы требуют триплекс — многослойное стекло с плёнкой PVB между слоями. При разрушении оно не осыпается и остаётся в раме. Для верхнего света и участков без ударной нагрузки применяют обычный закалённый однокамерный пакет — это позволяет держать смету в разумных пределах, не перегружая проект дорогим стеклом там, где оно не требуется по безопасности.

Непрозрачные ячейки (парапеты, зона перекрытий, технические зоны) заполняют алюминиевыми сэндвич-панелями с минеральным утеплителем 40–50 мм или спандрел-стеклом — эмалированным стеклом с утеплённой изнанкой, которое снаружи выглядит как обычное остекление, но скрывает плиту перекрытия. Такое чередование прозрачных и глухих полос — стандартный приём фасадного дизайна, который снижает теплопотери без визуальных «дыр» в композиции.

Где применяется стоечно-ригельное остекление

Коммерческая недвижимость — основной заказчик такой системы: витрины магазинов, входные группы бизнес-центров, атриумы, галереи торговых центров. Здесь важны большая площадь остекления без промежуточных капитальных стен, узнаваемый фасадный рисунок и возможность быстро заменить повреждённую ячейку без демонтажа всей конструкции. Стоечно-ригельная сборка — единственная технология, которая позволяет собрать фасад высотой 6–12 м без строительных лесов на весь период эксплуатации.

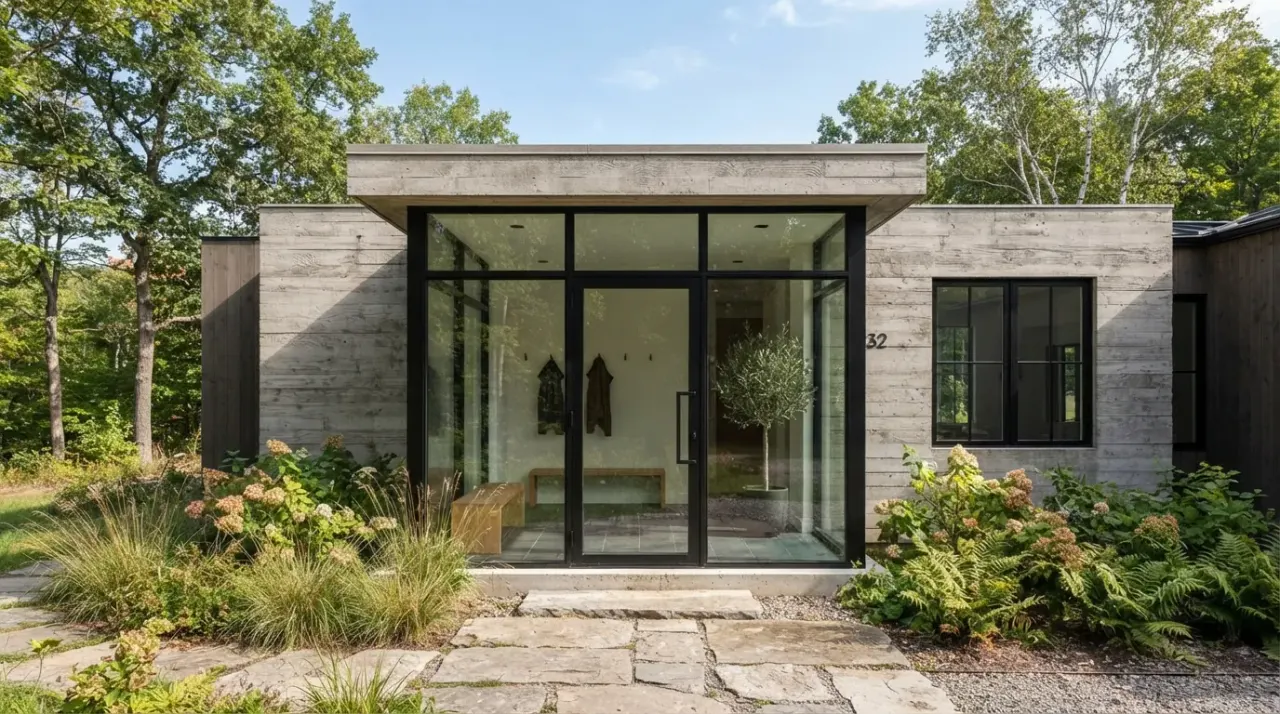

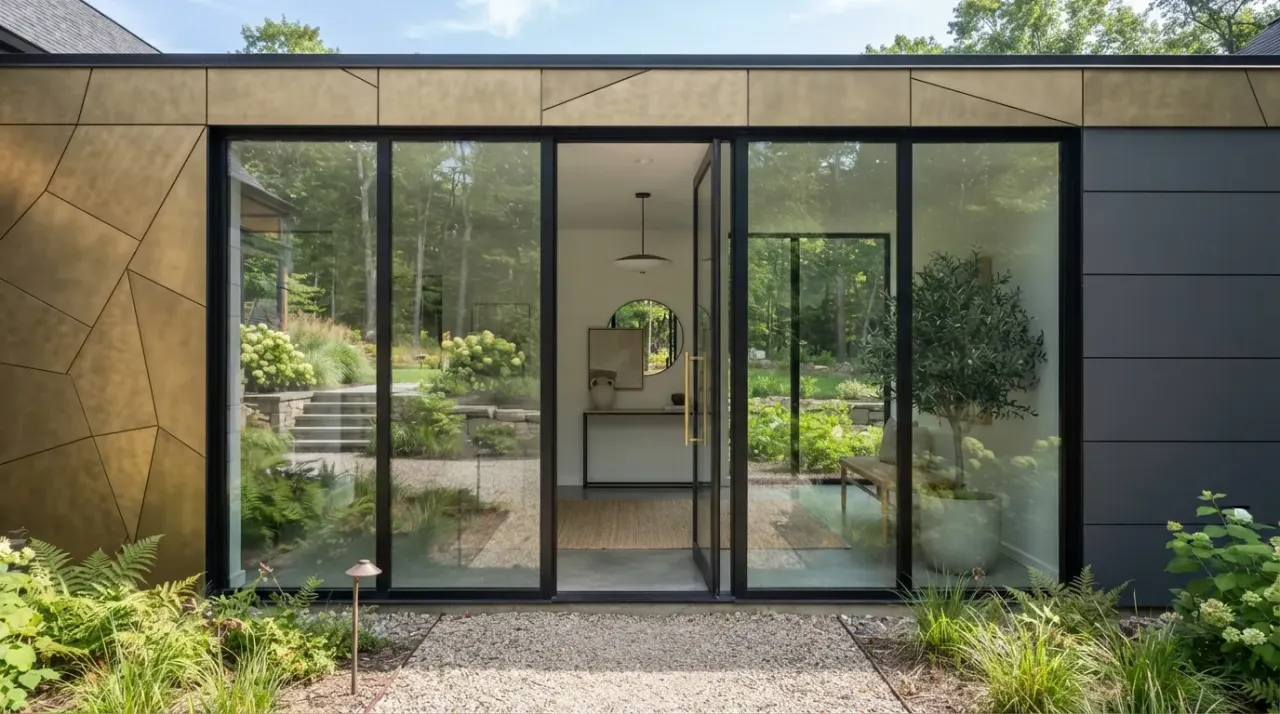

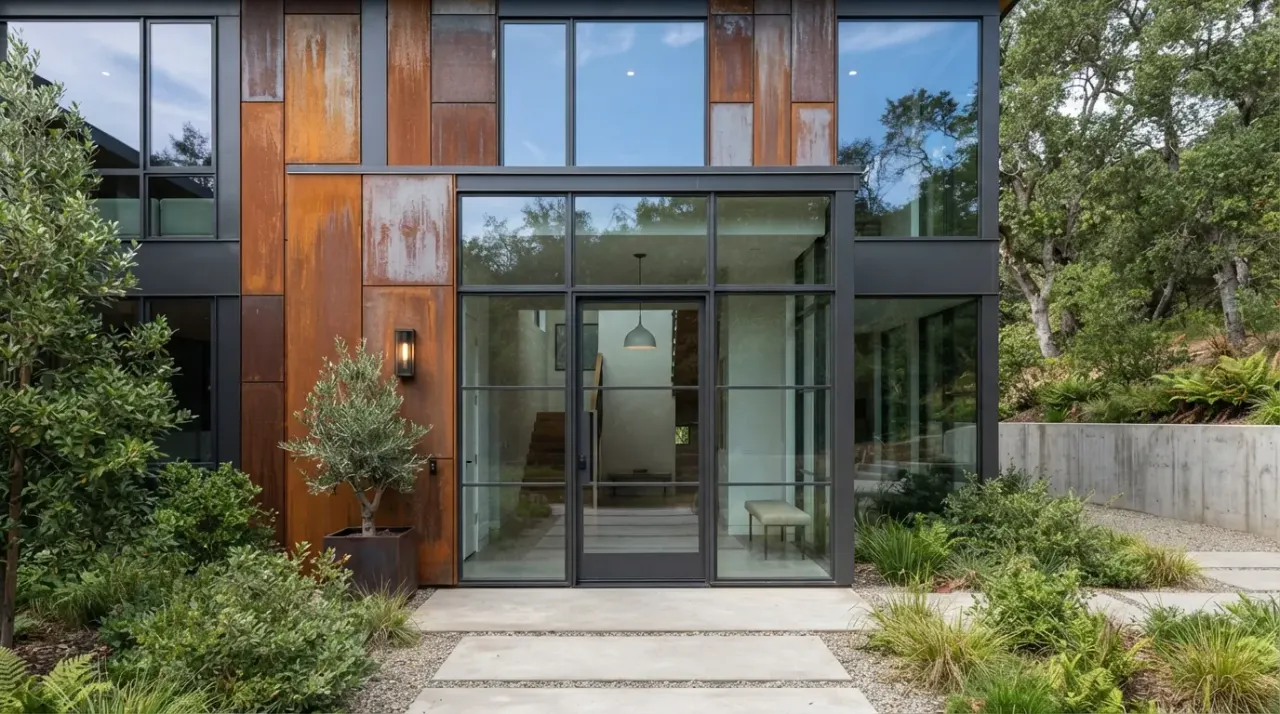

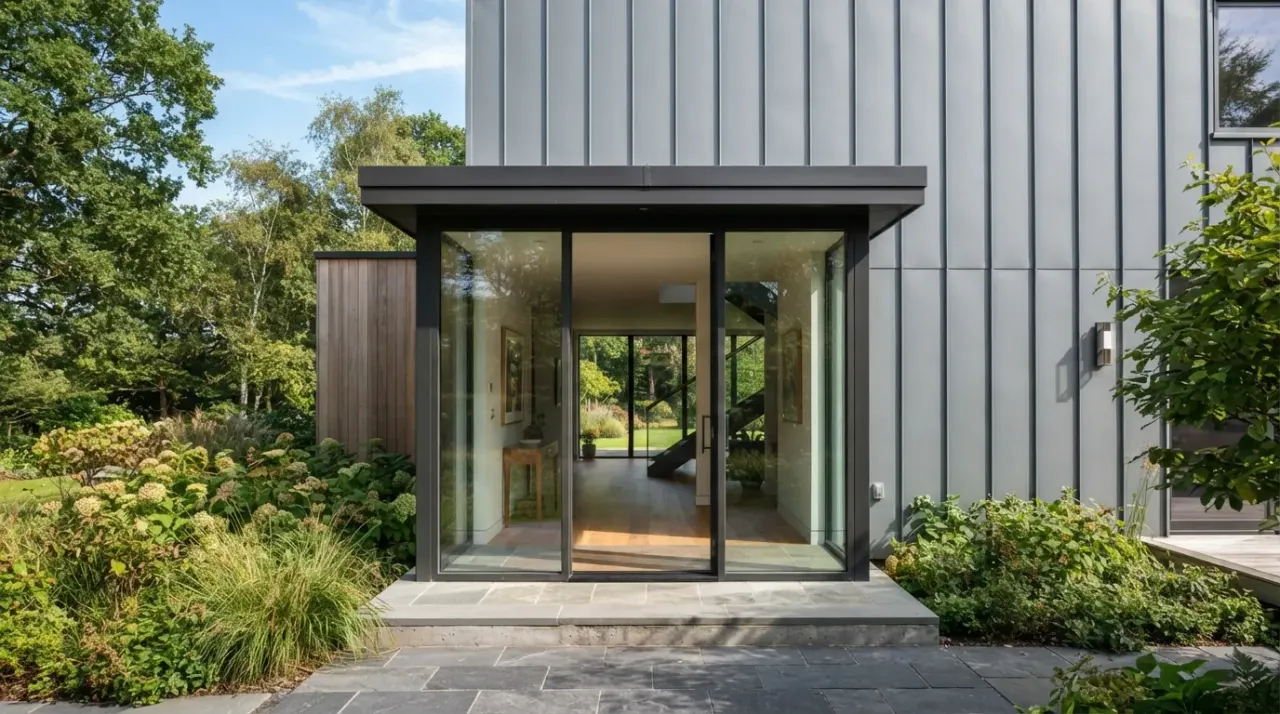

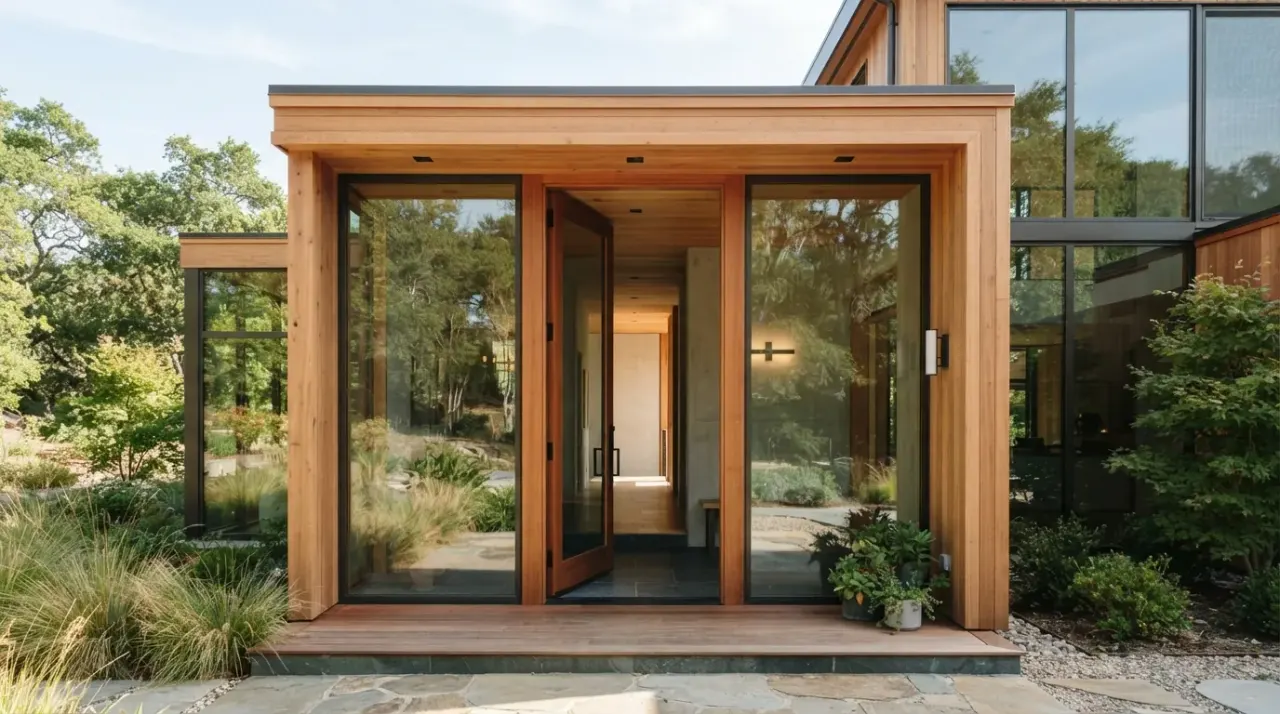

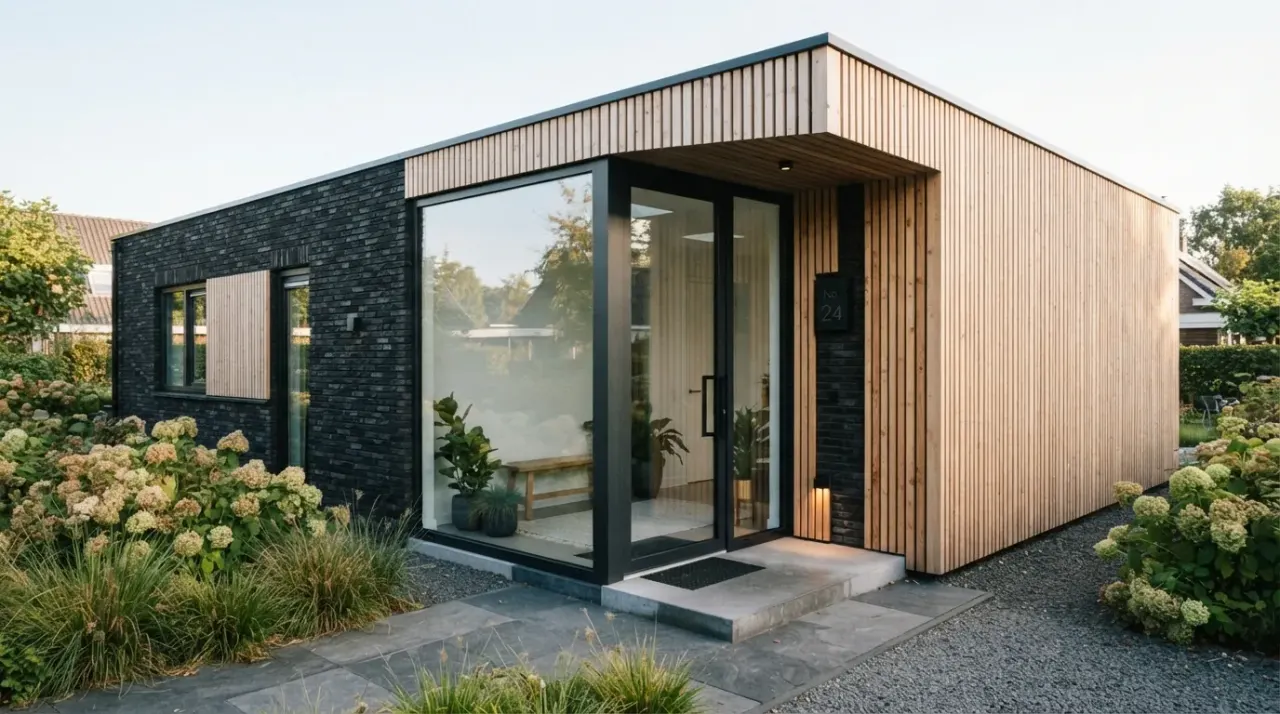

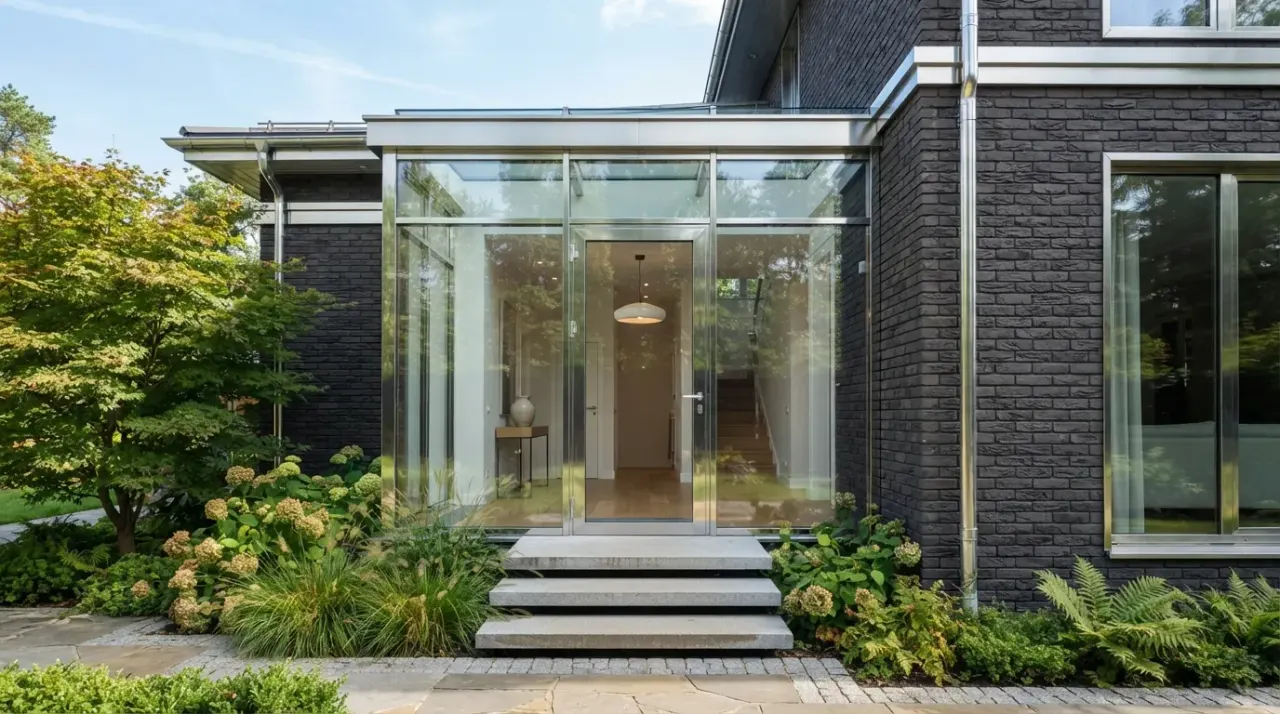

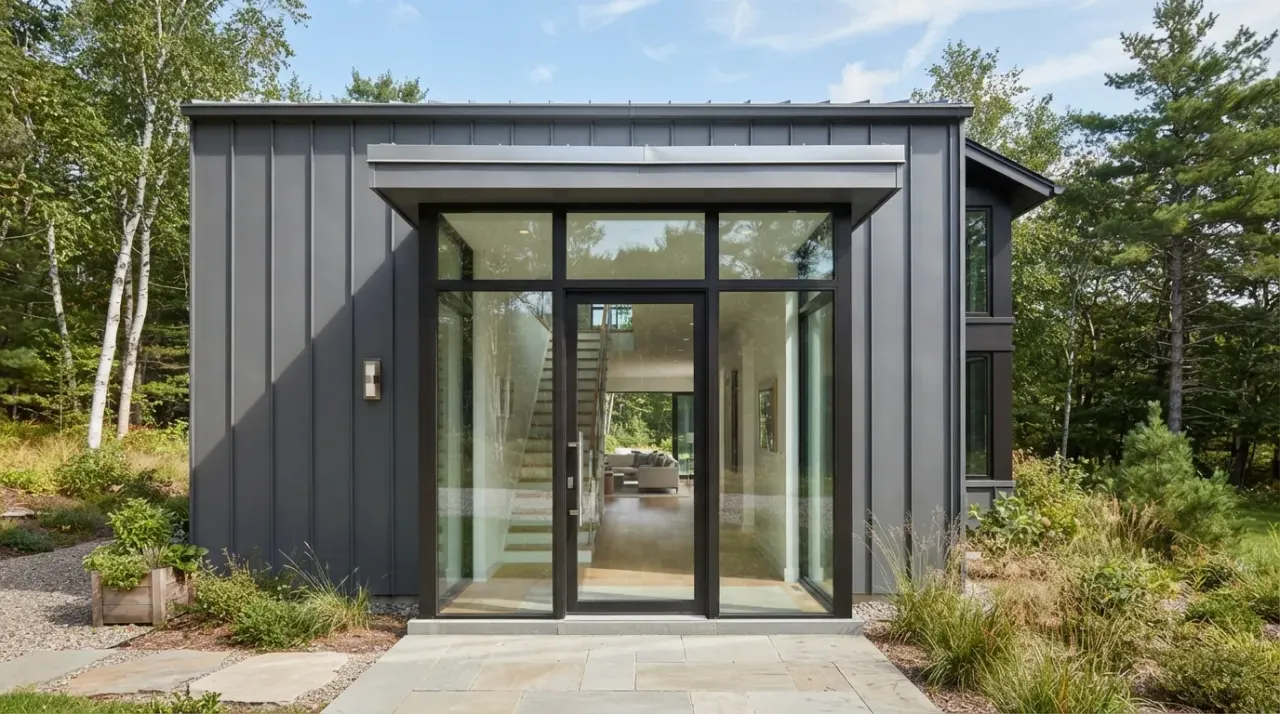

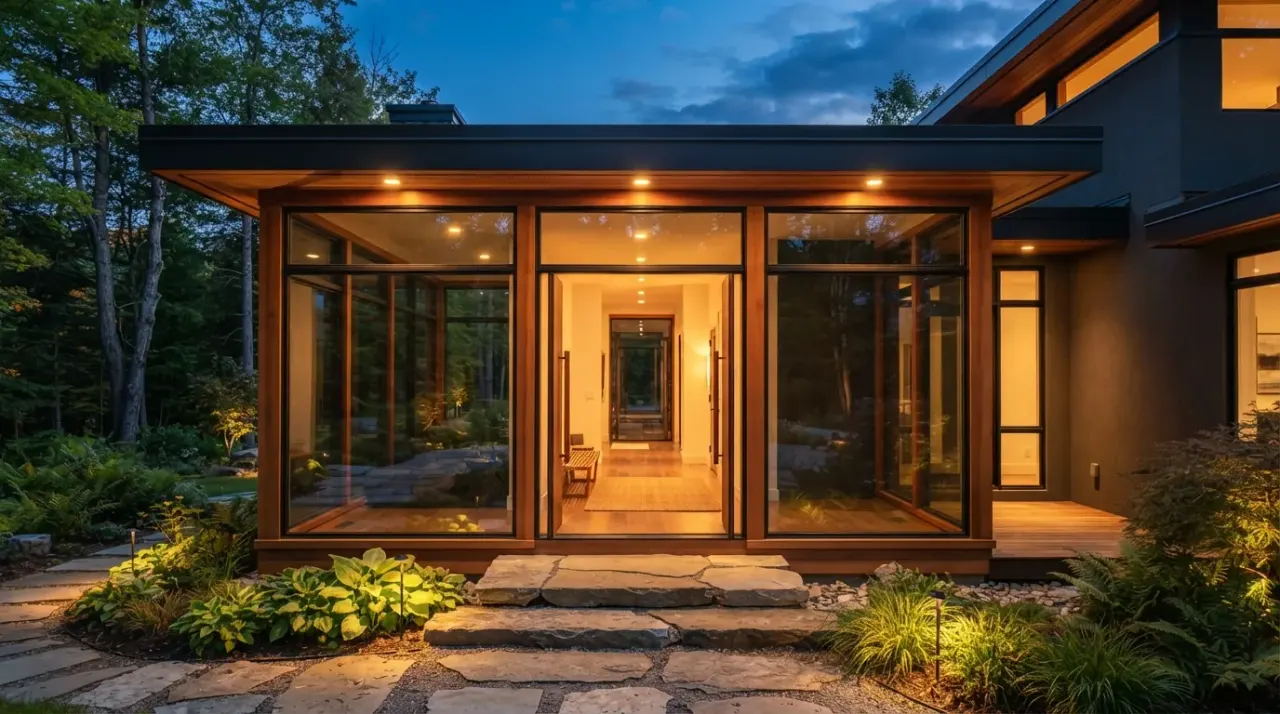

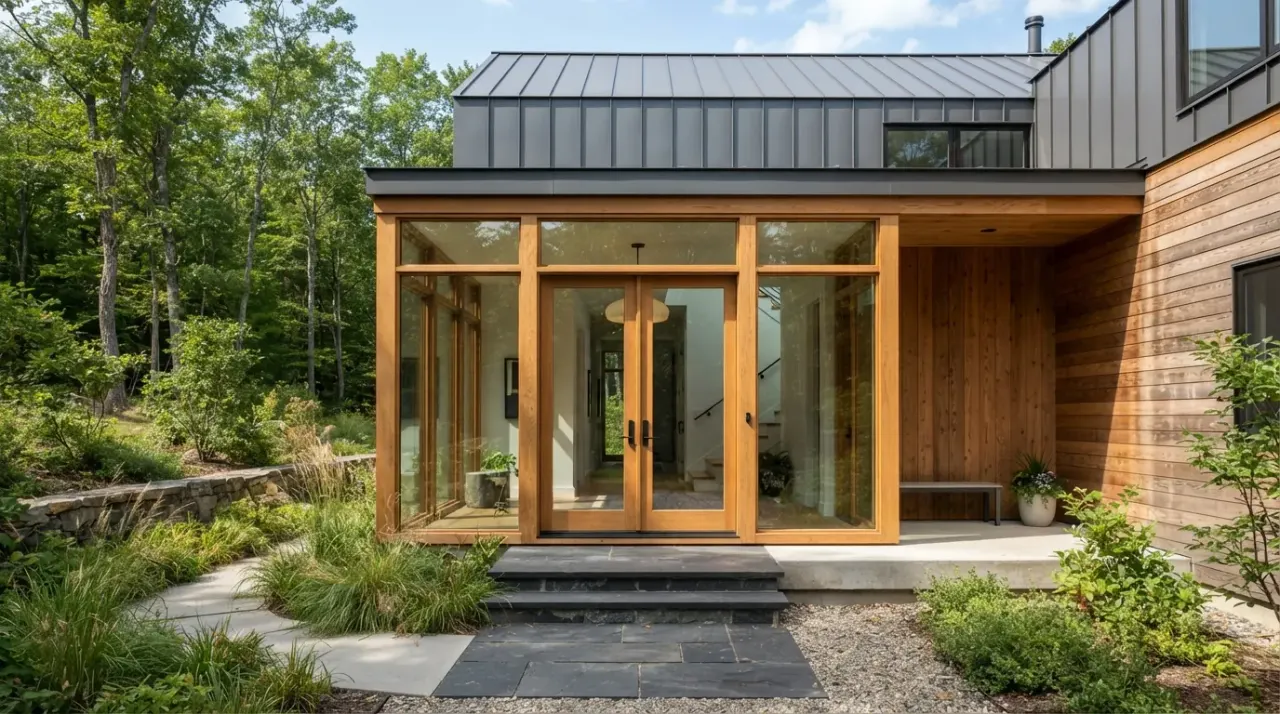

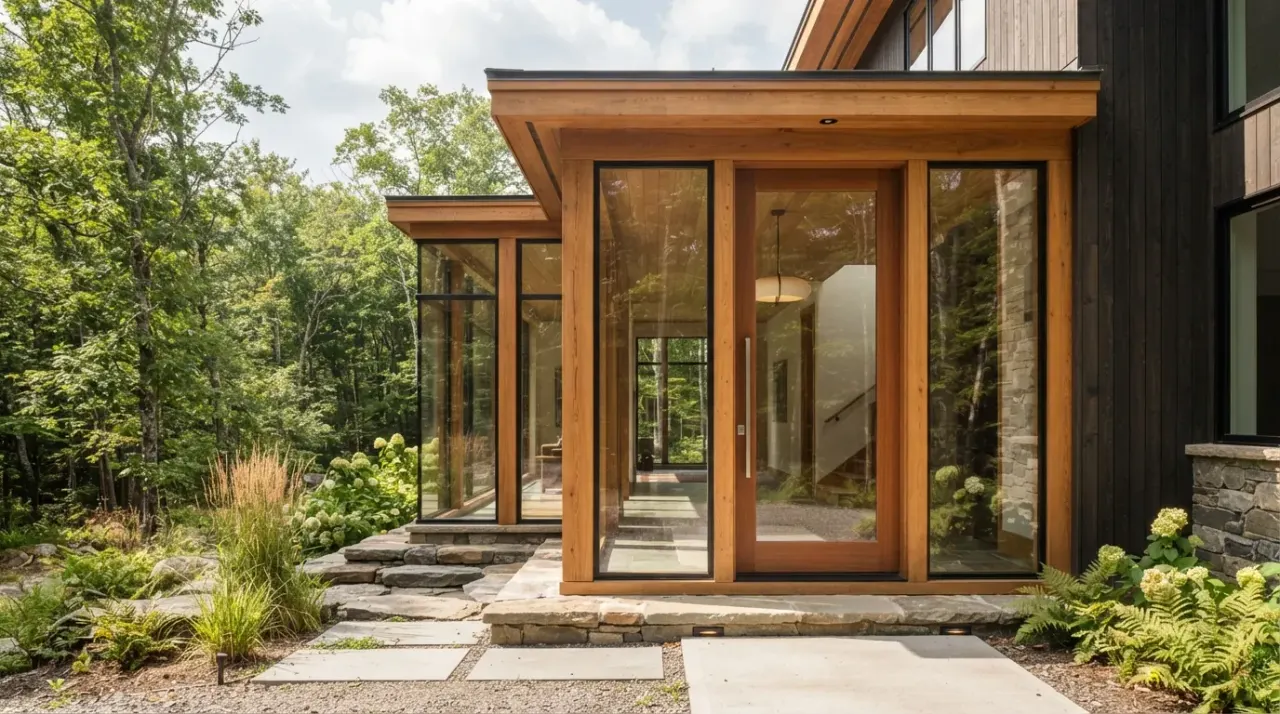

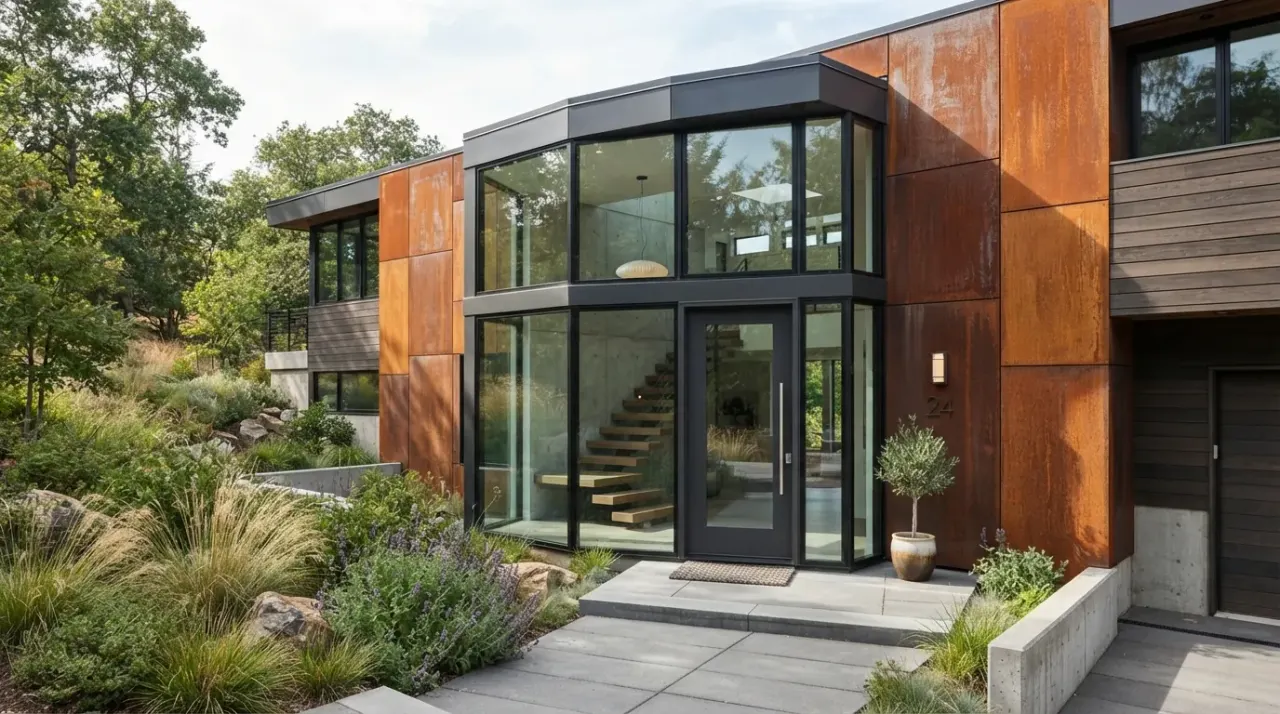

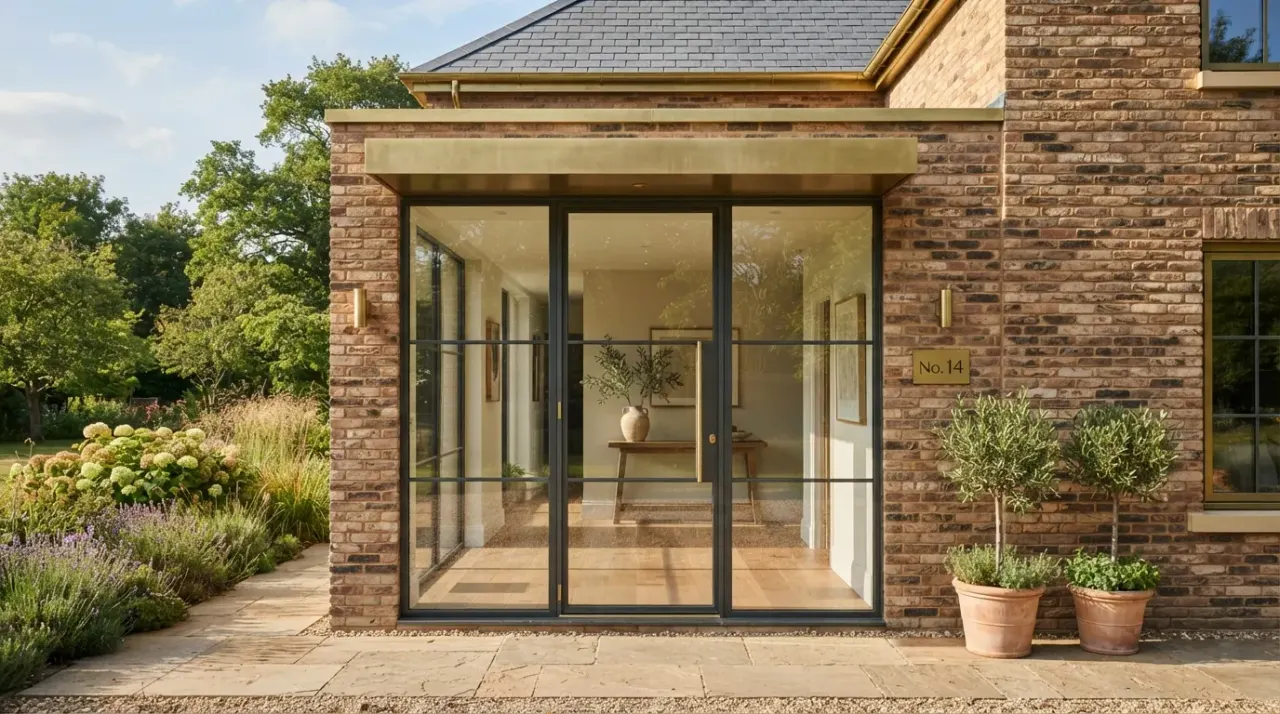

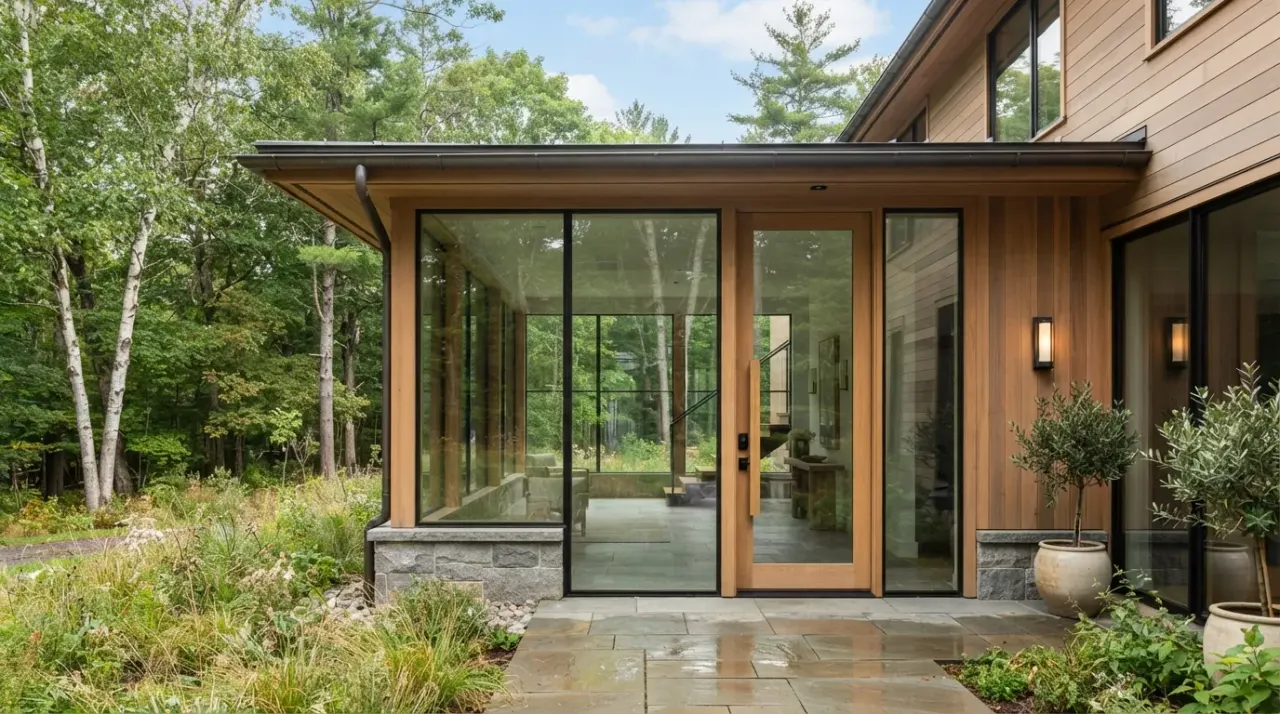

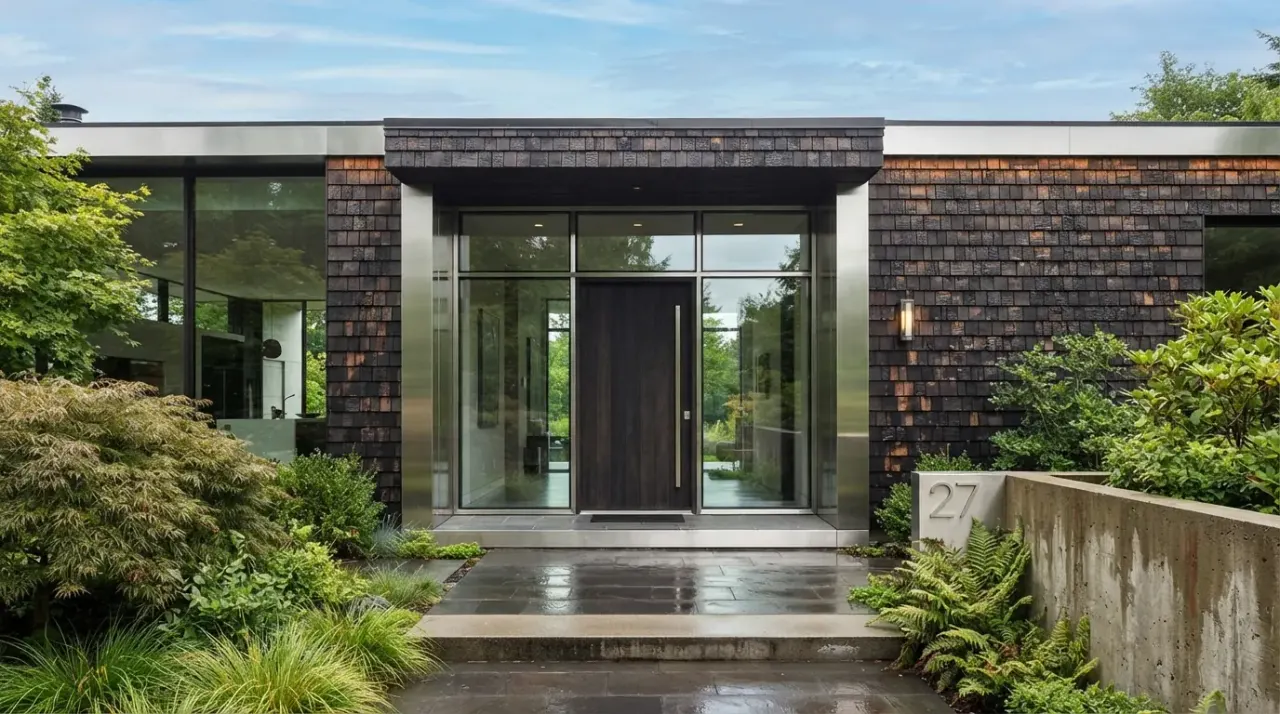

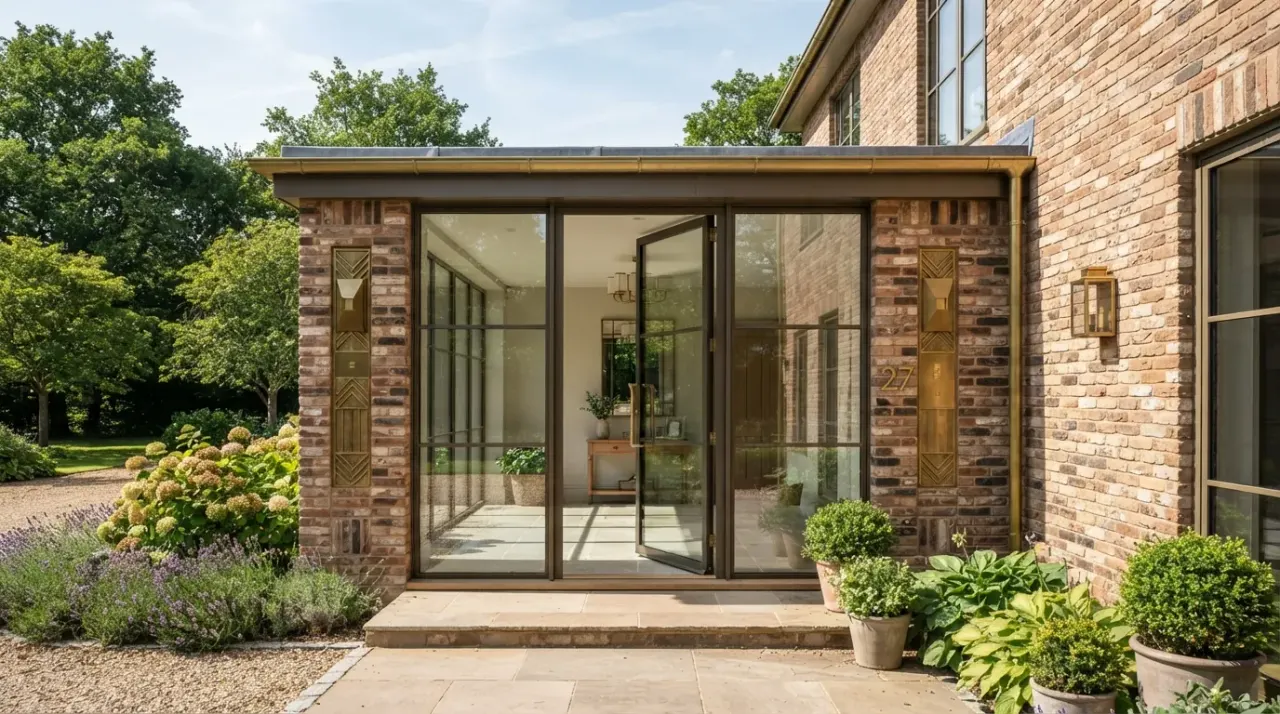

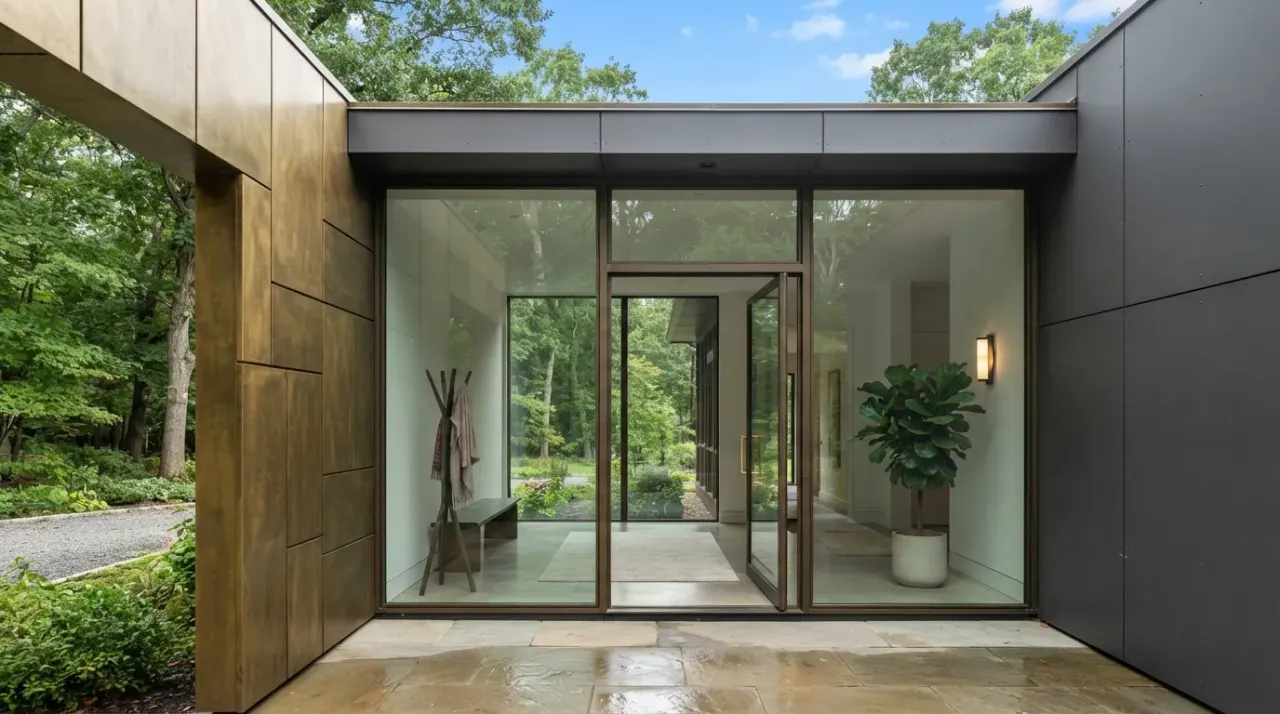

В частном строительстве систему берут для панорамных гостиных, зимних садов и остеклённых веранд, где обычное окно ПВХ физически не закрывает проём такой высоты и ширины. Двусветное пространство с видом на участок, эркер во всю стену второго света, застеклённый переход между домом и баней — везде, где высота остекления превышает стандартные 2,1–2,4 м, разумнее использовать несущий каркас, а не наращивать оконные блоки друг на друга.

Отдельный сценарий — реконструкция фасадов советских зданий: старое ленточное остекление меняют на стоечно-ригельную систему целиком, получая заодно утепление и современный вид здания. Мы регулярно выполняем такие проекты в Москве, работая как с новым строительством, так и с заменой изношенного остекления на действующих объектах.

• Торговые центры и бизнес-центры: витрины, атриумы, входные группы;
• Частные дома: панорамные гостиные, зимние сады, эркеры второго света;
• Общественные здания: галереи, холлы, переходы между корпусами;
• Реконструкция: замена изношенного ленточного остекления советской постройки.

Расчёт нагрузок и подбор профиля

Прежде чем резать металл, инженер считает ветровую нагрузку по СП 20.13330 для конкретного района и высоты здания: на высоте 30 м ветровое давление в разы больше, чем на первом этаже, и профиль под витрину первого этажа не подойдёт для фасада высотки без пересчёта. Снеговая нагрузка важна для наклонных участков и зенитных фонарей — там же считают и допустимый прогиб стекла под собственным весом.

Дальше подбирают сечение стойки и толщину стенки: чем больше пролёт между точками крепления и чем выше расчётная нагрузка, тем массивнее должен быть профиль. Экономия на сечении — частая ошибка непрофессиональных подрядчиков: визуально тонкая стойка эффектнее смотрится в буклете, но при сильном порыве ветра работает на пределе прочности, а стеклопакет начинает «играть» в пазах.

Отдельно проверяют деформацию несущих конструкций здания — плита перекрытия под нагрузкой прогибается, и кронштейны крепления должны иметь запас хода, чтобы это движение не передалось на остекление и не расколотило стекло по контуру. Именно поэтому расчёт фасада — это инженерная задача, а не просто выбор цвета профиля по каталогу.

Замер, изготовление и монтаж: этапы работ

Работа начинается с выезда инженера на объект — бесплатно по Москве и области. На месте проверяют геометрию проёма или фасадной плоскости лазерным уровнем, уточняют тип и состояние несущих конструкций, снимают привязки к существующим закладным. Для новостройки замер сверяют с проектной документацией, для реконструкции — с фактическими размерами, которые часто отличаются от чертежей на 20–40 мм.

После замера готовят рабочий чертёж со спецификацией: сечения стоек и ригелей, шаг сетки, формула стеклопакета, цвет по RAL, узлы примыкания к плитам и парапетам. Производственный цикл — 5–7 рабочих дней для типового объёма, крупные фасады с индивидуальным расчётом занимают дольше. В цеху режут и фрезеруют профиль, собирают узлы примыкания, готовят стеклопакеты по спецификации.

Монтаж крупного фасада ведут ярусами снизу вверх: сначала выставляют и выверяют стойки по отвесу и уровню, затем навешивают ригели, после чего вставляют стеклопакеты и закрывают прижимные крышки. На высоте работы идут с использованием подъёмной техники или строительных лесов с соблюдением техники безопасности. Финальный этап — герметизация наружных швов погодостойким силиконом и контроль отсутствия мостиков холода тепловизором.

• Замер — бесплатно, лазерный контроль геометрии и привязок к закладным;
• Проект и спецификация — сечения, шаг сетки, формула стеклопакета;
• Изготовление — 5–7 рабочих дней в собственном цехе;
• Монтаж — ярусами снизу вверх, финальная герметизация и проверка тепловизором.

Эксплуатация и типичные ошибки

Уход за стоечно-ригельным фасадом сводится к мойке стекла 2–4 раза в год (для высотных объектов — промышленным альпинизмом) и осмотру уплотнителей раз в год: EPDM теряет эластичность за 12–15 лет и требует замены до появления протечек. Прижимные крышки проверяют на люфт — ослабленный крепёж даёт свист на ветру и постепенно разбалтывает узел.

Частая ошибка на этапе проектирования — заниженный шаг стоек ради экономии металла: визуально фасад выглядит легче, но при сильном ветре стеклопакеты начинают гудеть и вибрировать, а прижимные крышки со временем ослабевают. Вторая ошибка — отсутствие термовставки на отапливаемом объекте: экономия 15–20% на холодном профиле оборачивается конденсатом и наледью на внутренней поверхности стоек каждую зиму.

Третья ошибка — герметизация без учёта температурного расширения металла: алюминий на 6-метровом пролёте меняет длину на несколько миллиметров при сезонном перепаде температур, и шов, заделанный намертво без компенсационного зазора, рвётся или выдавливает силикон. Грамотный проект закладывает такие зазоры заранее, а не исправляет их после первой зимы.

• Мойка стекла — 2–4 раза в год, для высотных объектов — промышленный альпинизм;
• Проверка уплотнителей — раз в год, замена EPDM каждые 12–15 лет;
• Не экономьте на шаге стоек — это снижает жёсткость всего фасада;
• Компенсационные швы обязательны — металл меняет размер от температуры.

Вентиляция, водоотвод и дополнительные элементы

Большая остеклённая плоскость требует продуманной вентиляции, иначе внутри помещения зимой скапливается конденсат, а летом воздух перегревается на солнечной стороне. В стоечно-ригельную систему закладывают одну-две поворотно-откидные или фрамужные секции для проветривания, а для крупных фасадов — приточные вентиляционные клапаны в нижней части остекления, которые обеспечивают приток воздуха без открывания всей створки.

Водоотвод — обязательный элемент любого фасада с горизонтальными ригелями: на стыках профиля устанавливают дренажные каналы, которые выводят влагу, попавшую в паз при боковом дожде, обратно наружу через специальные отверстия в нижней части ячейки. Без такой системы вода застаивается в пазах и постепенно разрушает уплотнитель изнутри, что не всегда заметно при визуальном осмотре снаружи.

Для фасадов на солнечной стороне здания к остеклению часто добавляют внешние или встроенные между стёклами жалюзи, а также маркизы и роллеты — это снижает перегрев помещения летом без ущерба для естественного освещения зимой, когда солнце ниже над горизонтом. Такие элементы закладывают в проект заранее, поскольку крепление для них проще предусмотреть на этапе изготовления, чем добавлять после монтажа фасада.

Из чего складывается цена

Стоимость стоечно-ригельного остекления в «Стеклофорт» начинается от 3200 ₽ за м². Холодная система с однокамерным закалённым стеклопакетом на веранду или атриум — 3200–5500 ₽/м². Тёплая система с термовставкой и энергосберегающим стеклопакетом для отапливаемого фасада — 6500–11 000 ₽/м². Структурное остекление без видимых прижимных крышек считается отдельно и стоит на 25–40% дороже стандартной прижимной схемы.

На смету влияют пять факторов: высота и площадь фасада (чем масштабнее объект, тем ниже цена за метр из-за унификации сечений), тип стекла (триплекс, энергосберегающее напыление, тонировка), сложность узлов примыкания (типовая плита или нестандартный монолит с отклонениями), сечение профиля под расчётную ветровую нагрузку и доступность объекта для монтажной техники — высотные работы дороже наземных.

Расчёт фиксируем в договоре после бесплатного замера и инженерного расчёта нагрузок, без доплат по факту монтажа. Срок изготовления — от 5–7 рабочих дней для типовых объёмов, гарантия на конструкцию и остекление — до 7 лет. Предварительную оценку по площади фасада и фотографиям объекта пришлите на info@steklofort.ru — инженер вернётся с расчётом и вариантами комплектации.
