Перегородки-трансформеры для офиса

Что такое перегородка-трансформер и чем она отличается от мобильной ширмы

Перегородка-трансформер — это система из жёстких панелей на потолочной подвесной шине, которая позволяет за 15–30 минут превратить один большой зал в несколько изолированных помещений и обратно. В отличие от мобильной ширмы на роликах, которая просто разграничивает пространство визуально, трансформер — это полноценная стена по звукоизоляции и жёсткости, собранная из отдельных панелей шириной 900–1200 мм, каждая из которых движется по своей каретке в потолочном рельсе.

Ключевое отличие от обычной раздвижной или складной перегородки — трансформер проектируется под конкретную геометрию зала и всегда включает узел парковки: место, куда все панели убираются в сложенном виде, освобождая проём полностью. Без грамотно спроектированного узла парковки система становится неудобной в эксплуатации, даже если сами панели качественные.

В «Стеклофорт» перегородки-трансформеры делают под конференц-залы, коворкинги и универсальные площадки, где один и тот же объём должен работать и как одно большое пространство, и как несколько закрытых комнат в течение одного дня.

Экономика такого решения понятна на цифрах: строительство отдельной капитальной переговорной площадью 20 м² в готовом бизнес-центре обходится в сумму, сопоставимую с трансформируемой системой на весь зал, но капитальная стена работает только в одной конфигурации — большой зал теряет эту площадь навсегда. Трансформер даёт гибкость использовать те же квадратные метры по-разному в зависимости от загрузки календаря мероприятий, что особенно ценно для площадок с переменной посещаемостью в течение недели.

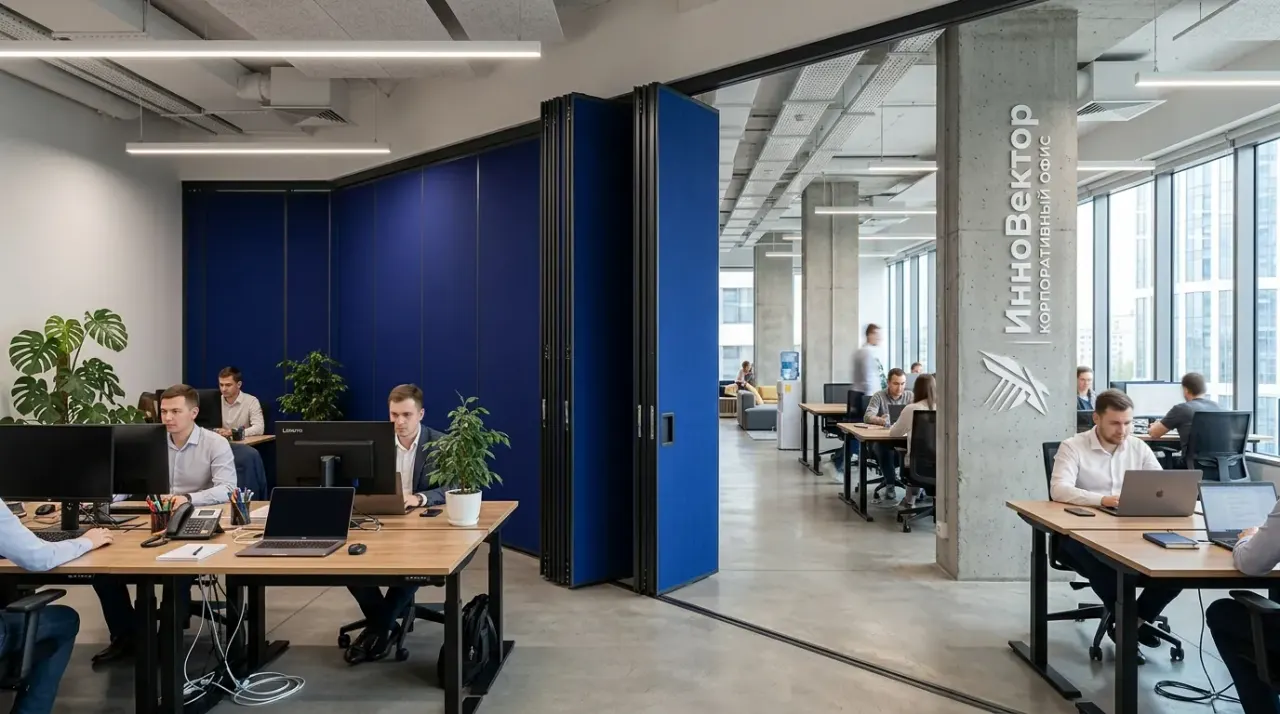

Устройство: панели, потолочная шина, стыковочные узлы

Несущий элемент системы — потолочная шина, стальной или алюминиевый рельс, рассчитанный на суммарную нагрузку всех панелей: при 8–12 панелях весом 40–60 кг каждая нагрузка на шину достигает 500–700 кг, поэтому крепление к перекрытию рассчитывают отдельно, с учётом типа плиты и допустимой нагрузки на закладные. Каждая панель подвешена на собственной каретке с двумя-четырьмя роликами на шарикоподшипниках.

Панели изготавливают по сэндвич-технологии: две обшивки (ЛДСП, металл или МДФ) с сердечником из минеральной ваты толщиной 50–100 мм — такая структура одновременно даёт жёсткость и звукопоглощение. По вертикальным кромкам панелей устанавливают уплотнители, которые при сборке стены прижимаются друг к другу, формируя герметичный контур.

Стыковочные узлы — механизм фиксации соседних панелей в собранном положении, обычно рычажный или винтовой прижим, который стягивает панели плотно друг к другу и одновременно поджимает верхний и нижний уплотнитель к потолку и полу, добирая звукоизоляцию до паспортного значения.

Отдельная категория панелей — угловые и стартовые модули, которые фиксируются к боковой капитальной стене зала и служат отправной точкой для всей линии трансформации. Их крепление рассчитывают особенно тщательно, поскольку именно на них приходится основная механическая нагрузка при сборке и разборке стены: все остальные панели прижимаются друг к другу от стартового модуля, и его недостаточно жёсткое крепление приводит к постепенному расшатыванию всей конструкции.

Звукоизоляция трансформируемых стен

Правильно спроектированная перегородка-трансформер по звукоизоляции сопоставима с лёгкой капитальной стеной: индекс Rw для качественных систем достигает 45–52 дБ — это уровень, при котором в соседнем зале не слышно доклада или музыки со стандартной громкостью. Такой результат достигается не только толщиной сердечника панели, но и тщательной проработкой узлов: нижний уплотнитель с автоматическим прижимом, верхний контур по всей длине шины, боковые уплотнители у стен зала.

Дешёвые трансформируемые перегородки без автоматического нижнего уплотнителя и с щёточным контуром вместо резинового дают не более 30–35 дБ — этого недостаточно для конференц-зала, где в соседнем помещении может идти отдельное мероприятие с усилением звука. Разница в цене между базовой и акустической версией — 40–60%, но именно акустика определяет, будет ли система реально работать как две отдельные комнаты.

Перед проектированием мы уточняем сценарий использования зала — если предполагается одновременная работа двух мероприятий с звукоусилением, закладываем максимальный класс звукоизоляции сразу.

Для объективной оценки будущей акустики полезно ориентироваться не только на паспортный индекс Rw панели, но и на класс звукоизоляции всей смонтированной системы, который может быть на 3–5 дБ ниже за счёт узлов примыкания к капитальным стенам зала. Мы рекомендуем заказчикам, для которых конфиденциальность параллельных мероприятий критична, заказывать натурные акустические измерения после монтажа — это недорогая процедура, которая документально подтверждает реальный, а не расчётный результат.

Ручное и автоматическое управление

Ручная система — панели перемещают и фиксируют вручную, по одной, с усилием 5–15 кг на панель в зависимости от массы полотна. Это самый доступный по цене вариант, но требует физических усилий и времени: сборка стены из 10 панелей вручную занимает 20–30 минут с одним оператором.

Полуавтоматическая система оснащена электроприводом для движения панелей по шине, но фиксация в собранном положении остаётся ручной. Полностью автоматическая система с моторизованной фиксацией и опусканием уплотнителей встречается в премиальных конференц-центрах: весь цикл трансформации занимает 3–5 минут при нажатии одной кнопки, но такая система дороже ручной в 2,5–3 раза.

Выбор уровня автоматизации определяется частотой трансформации: для зала, который перестраивают раз в день, ручная система вполне практична; для площадки с трансформацией по несколько раз за смену автоматика окупается экономией времени персонала.

Есть и промежуточные решения: система с электроприводом только для самых тяжёлых или самых удалённых от узла парковки панелей, а остальные панели перемещаются вручную. Такая гибридная схема снижает физическую нагрузку на персонал в самых трудоёмких точках сборки без полной стоимости автоматизации всей линии — разумный компромисс для площадок со средней частотой трансформации, где полная автоматика избыточна, а полностью ручная система создаёт неудобство на самых тяжёлых панелях.

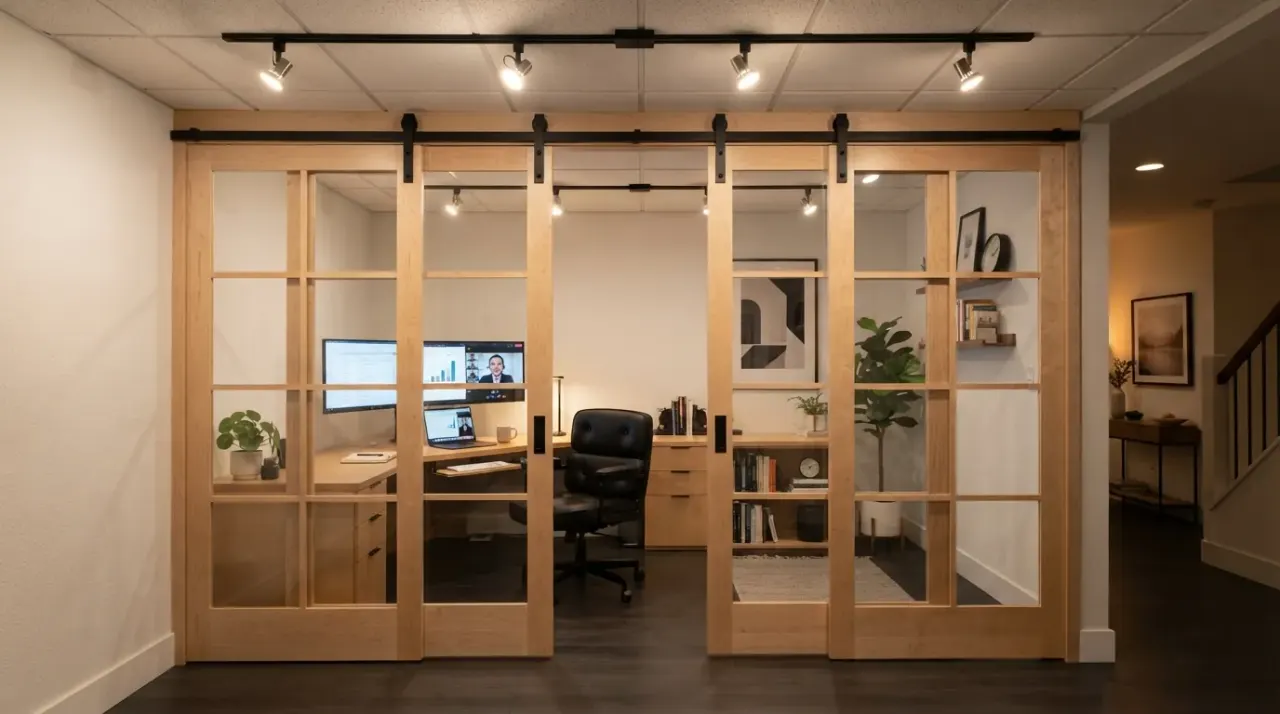

Конфигурации и сценарии трансформации

Простейшая схема — деление одного большого зала на два перегородкой посередине, с одним узлом парковки у торцевой стены. Более сложные системы делят зал на три-четыре сектора несколькими независимыми линиями трансформации, каждая со своим узлом парковки — это позволяет комбинировать пространство по-разному: два больших зала, четыре маленьких, один большой и два маленьких.

Т-образные и крестообразные системы применяют в залах сложной формы, где линии трансформации пересекаются — такие проекты требуют индивидуального расчёта узлов пересечения шин и стыковки панелей на пересечении.

При проектировании важно заранее продумать все сценарии использования зала, которые реально понадобятся заказчику, — переделать систему трансформации после монтажа значительно сложнее и дороже, чем заложить лишний узел парковки на этапе проекта.

Полезная практика на этапе проектирования — составить таблицу типовых мероприятий площадки за последний год с указанием требуемой вместимости и формата, а затем сопоставить её с предлагаемыми конфигурациями трансформации. Это позволяет избежать как избыточной сложности системы, которая обходится дороже без реальной необходимости, так и недостаточной гибкости, когда через полгода эксплуатации выясняется, что нужного разбиения зала система не поддерживает.

Где применяют: конференц-залы, коворкинги, event-пространства

Конференц-центры и отели с банкетными залами — основной сегмент применения: один зал утром работает как большая конференция на 200 человек, а после обеда трансформируется в три отдельных переговорных комнаты для параллельных сессий. Коворкинги используют трансформеры для гибких залов совещаний — резиденты бронируют либо одно большое помещение под мероприятие, либо несколько закрытых переговорных под собственные встречи.

Event-пространства и лофты для мероприятий ценят трансформеры за универсальность: одна площадка обслуживает и свадьбы на 150 гостей, и камерные корпоративы на 30 человек без строительства временных перегородок. Учебные центры делят большие классы на несколько групповых аудиторий по такому же принципу.

Во всех этих сценариях экономический эффект один: вместо строительства нескольких капитальных помещений под разные форматы мероприятий заказчик получает одно универсальное пространство, которое трансформируется под текущую задачу за минуты.

В корпоративном сегменте трансформеры также применяют в штаб-квартирах крупных компаний для залов обучения и внутренних мероприятий: один зал утром используется под тренинг для новых сотрудников, а вечером трансформируется в пространство для корпоративной презентации или встречи с партнёрами. Такая многофункциональность особенно оправдана в дефицитных по площади бизнес-центрах в центре города, где аренда каждого дополнительного квадратного метра обходится ощутимо дороже, чем на периферии.

Замер, производство, монтаж

Замер для трансформируемой перегородки — это не только размеры проёма, но и расчёт нагрузки на перекрытие, проверка наличия закладных под потолочную шину и определение оптимального расположения узла или узлов парковки. Инженер «Стеклофорт» выезжает на объект бесплатно и совместно с заказчиком прорабатывает все сценарии трансформации, которые понадобятся в эксплуатации.

Изготовление системы занимает от 10 до 20 рабочих дней в зависимости от количества панелей и уровня автоматизации — это дольше, чем у обычной перегородки, из-за сложности сборки сэндвич-панелей и настройки прижимных механизмов. Монтаж и пусконаладка системы на объекте занимает от двух до пяти дней в зависимости от сложности конфигурации.

После монтажа проводится тестовый цикл сборки-разборки стены с проверкой герметичности всех стыков и, для автоматических систем, настройка электропривода и системы управления.

Отдельного внимания на этапе замера требует логистика доставки крупногабаритных панелей: если объект расположен на высоком этаже без грузового лифта достаточной вместимости, панели изготавливают уменьшенного размера с дополнительным стыковочным узлом посередине, что немного увеличивает количество швов, но решает задачу подъёма материала на объект. Этот нюанс мы всегда уточняем на этапе первичного выезда, чтобы не столкнуться с логистической проблемой уже после изготовления системы.

• Замер — бесплатно, с расчётом нагрузки на перекрытие;
• Изготовление — 10–20 рабочих дней;
• Монтаж и пусконаладка — 2–5 дней;
• Гарантия — до 7 лет на панели и механизм.

Уход и обслуживание механизма

Каретки и ролики в потолочной шине — узел с наибольшей нагрузкой, и именно он требует регулярного обслуживания: раз в квартал ролики очищают от пыли и смазывают согласно регламенту производителя фурнитуры, чтобы избежать заедания при движении тяжёлых панелей. Для залов с интенсивной эксплуатацией межсервисный интервал стоит сократить вдвое, поскольку пыль и загрязнения от большого потока посетителей накапливаются в шине заметно быстрее, чем в спокойном офисном режиме использования, а игнорирование этого правила со временем приводит к преждевременному износу подшипников каретки и увеличивает риск заедания панели прямо посреди мероприятия. Персонал площадки стоит обучить базовым признакам износа фурнитуры, чтобы мелкие неполадки замечались до того, как они превратятся в полноценную поломку механизма. Прижимные механизмы проверяют на усилие фиксации — ослабленный прижим снижает звукоизоляцию стыка даже при исправных панелях.

Уплотнители по контуру панелей — расходный материал с ресурсом 7–10 лет при интенсивной эксплуатации; их состояние проверяют визуально при каждой генеральной уборке зала и меняют при появлении трещин или потери эластичности. Для автоматических систем раз в год рекомендуем сервисное обслуживание электропривода специалистом.

Панели моют как обычную мебель — влажной тканью с нейтральным средством, избегая обильного увлажнения торцов и стыков, где вода может попасть внутрь сердечника.

Для площадок с интенсивной эксплуатацией — несколько трансформаций в день на протяжении многих лет — рекомендуем заключить сервисный контракт с плановыми выездами специалиста два-три раза в год. Профилактическое обслуживание такого масштаба обходится существенно дешевле аварийного ремонта заклинившей каретки в разгар мероприятия, когда простой зала напрямую влияет на выручку площадки.

Из чего складывается цена

Базовая цена перегородки-трансформера для офиса в «Стеклофорт» — от 4500 ₽ за м²: ручная система, панели ЛДСП с сердечником из минеральной ваты, звукоизоляция базового уровня. Акустическая версия с автоматическим нижним уплотнителем и Rw от 45 дБ — 6500–8500 ₽/м². Полностью автоматическая система с электроприводом и моторизованной фиксацией — 9000–13 000 ₽/м².

На стоимость влияют: уровень звукоизоляции, степень автоматизации, сложность конфигурации (несколько линий трансформации и узлов парковки требуют индивидуального расчёта шины) и отделка панелей — от простого ламината до декоративного шпона и брендированной печати.

Расчёт делаем после бесплатного замера и обсуждения сценариев использования зала. Написать нам можно на info@steklofort.ru.

Для оценки полной стоимости владения важно учитывать не только цену изготовления и монтажа, но и планируемые расходы на обслуживание за первые несколько лет эксплуатации: качественная фурнитура снижает частоту сервисных выездов и продлевает межремонтный интервал. Мы предоставляем расчёт совокупной стоимости на горизонте пяти-семи лет для заказчиков, которые сравнивают несколько вариантов комплектации и хотят понимать не только начальные инвестиции, но и эксплуатационные затраты. Отдельно обсуждаем условия гарантийного и постгарантийного обслуживания для объектов с интенсивной ежедневной эксплуатацией системы, включая срок реакции сервисной бригады на аварийную заявку и наличие расходных комплектующих на складе для оперативного ремонта без длительного ожидания поставки.

• Ручная система, базовая акустика — от 4500 ₽/м²;
• Акустическая версия Rw от 45 дБ — 6500–8500 ₽/м²;
• Полностью автоматическая — 9000–13 000 ₽/м²;
• Сложная конфигурация с несколькими узлами — индивидуальный расчёт.
